ІНТУЇТИВНІСТЬ. ІНТЕЛЕКТУАЛЬНІСТЬ. ІННОВАЦІЙНІСТЬ.

Кардіологічна ультразвукова діагностична система Aplio i900 розроблена для того, щоб допомагати лікарю-клініцисту отримувати інформацію, необхідну для швидкого прийняття впевнених рішень. Вона піднімає планку якості серцево-судинних досліджень на новий рівень точності та інформативності.

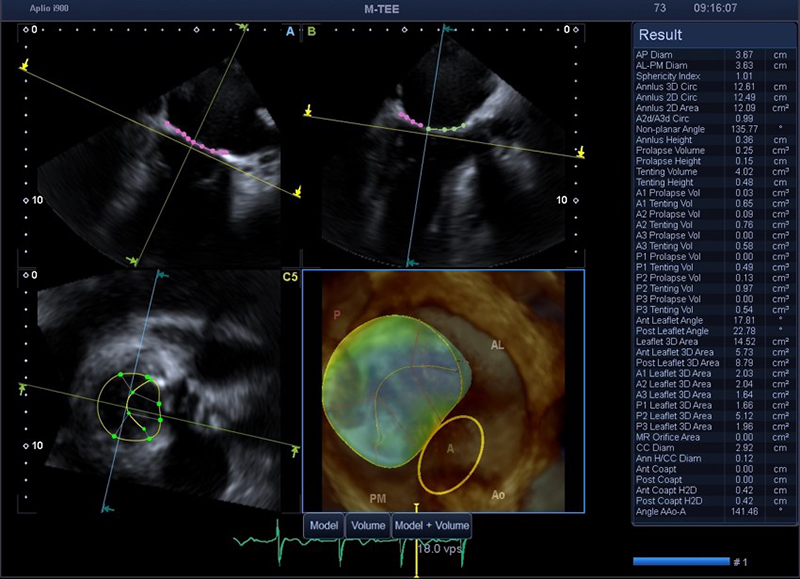

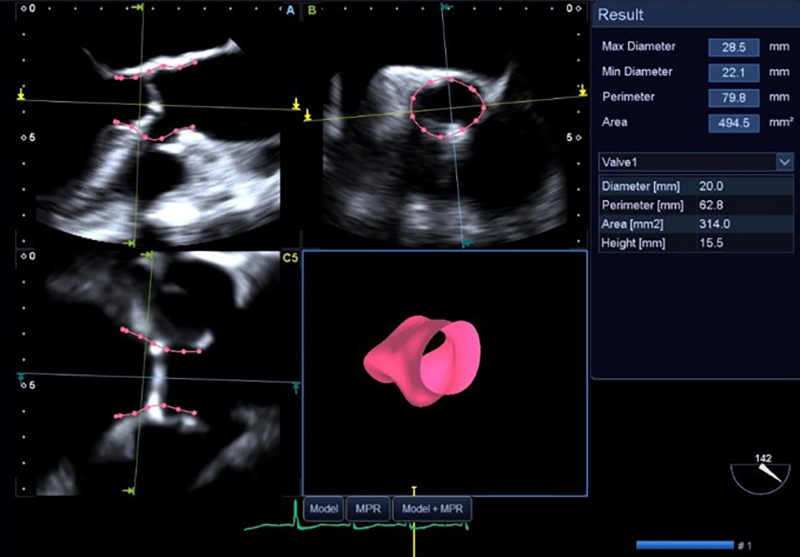

Ця система надає кардіологам легкий доступ до 3D трансезофагеальних досліджень за допомогою сучасних технологій кількісної оцінки, таких як аналіз мітрального клапану (MVA).

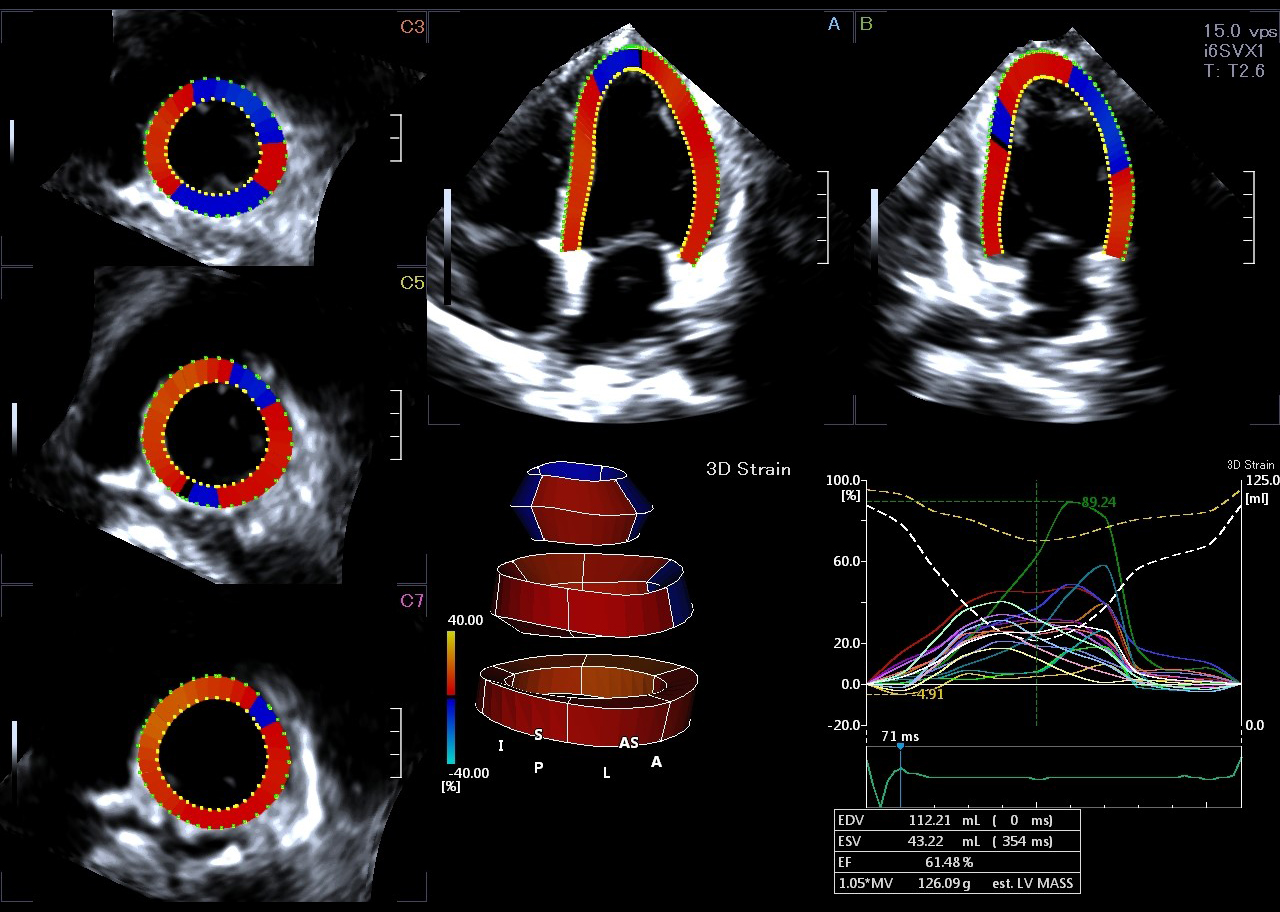

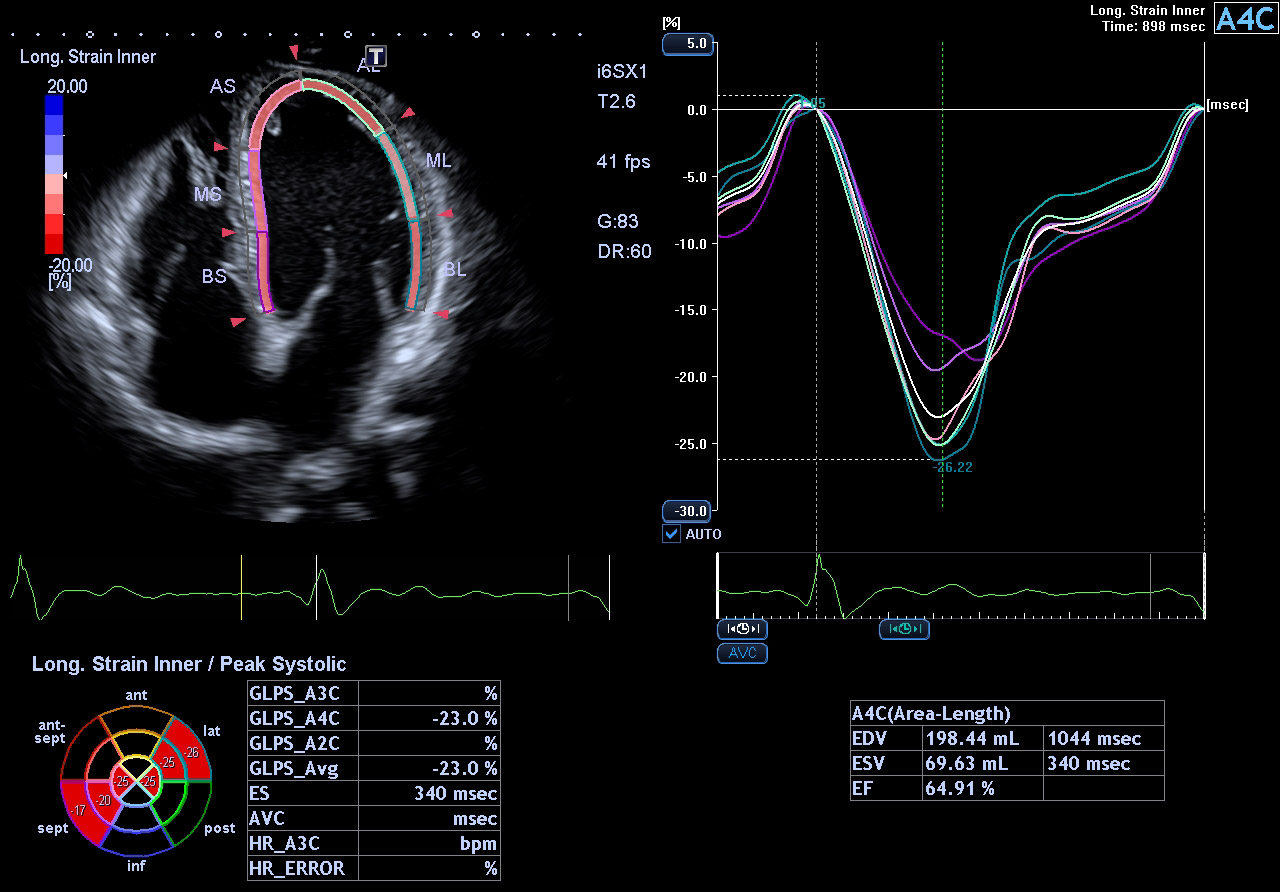

Як прецизійна ультразвукова лабораторія, Aplio i900 може використовувати автоматизовані інструменти для аналізу та вимірювання, включаючи MPI (індекс продуктивності міокарда) та 2D і 3D оцінку скоротливості міокарду (Wall Motion Tracking). Це дозволяє навіть загруженим діагностичним центрам проводити швидкі та точні експертні кардіологічні дослідження.


Aplio i900 забезпечує кращу в своєму класі 4D-візуалізацію серця для повсякденного використання. Вона має широкий вибір компактних та легких матричних датчиків з прекрасною ергономікою та формуванням зображення.


  • 23” TFT кольоровий висококонтрастний монітор на рухомій штанзі
  • 12” наклонна сенсорна панель та повністю програмована панель керування з висувною клавіатурою

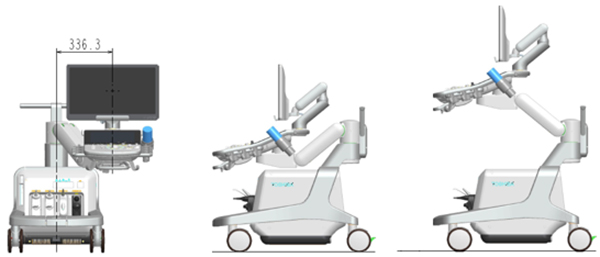

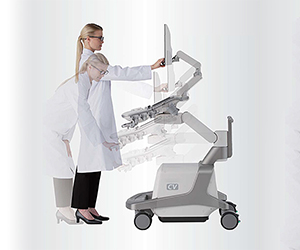

  • Регулювання висоти та можливість повороту панелі користувача та монітору на відстань більше ніж 36 см

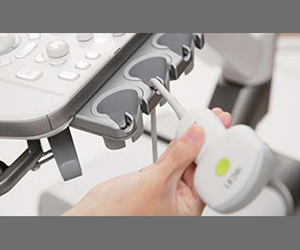

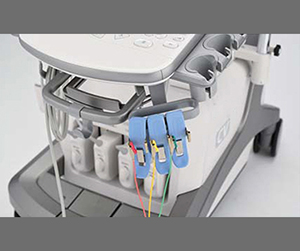

  • 4 активних порти для датчиків
  • Подвійні колеса для забезпечення плавності пересування
  • Габарити (Ш * В * Г): 631 мм * 1 177 мм * 953 мм; та вага 110 кг
  • Споживання: середнє - 570 VA та 27 VA в режимі очікування

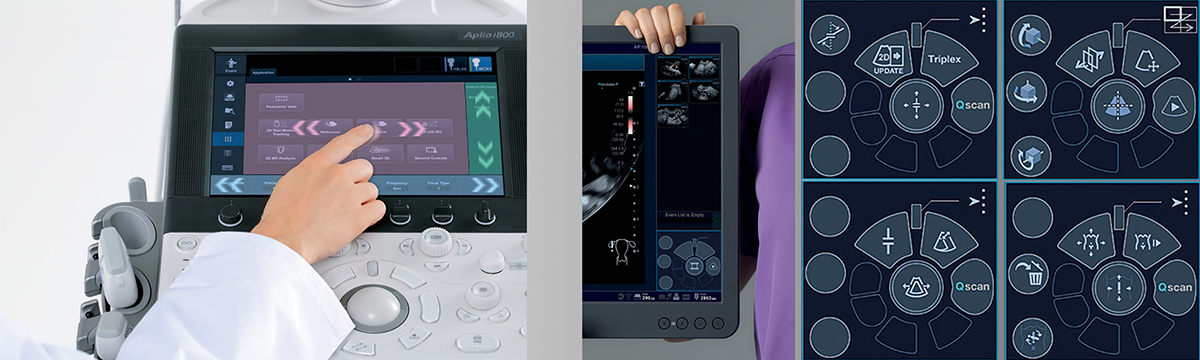

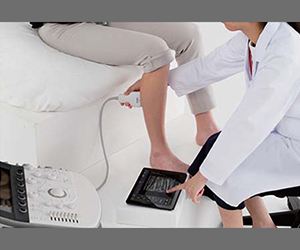

  • Великий сенсорний екран в стилі планшетного комп'ютера з трьома інтерактивними областями.
  • Інтуїтивно зрозумілий інтерфейс з можливістю адаптивного керування одною рукою

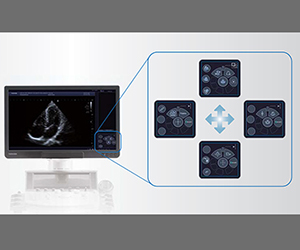

  • Залежна від режиму екранна навігація, що керується за допомогою трекбола. Підказки та коментарі, а також індивідуальні настройки дозволяють адаптувати систему і оптимізувати процес навчання і діагностики.
  • Можливість підключення бездротової другої консолі керування

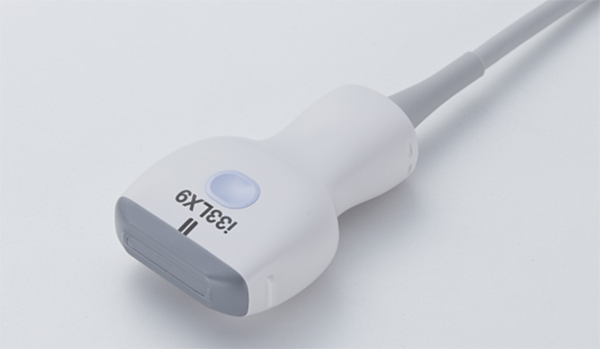

Підтримка широкої лінійки 1.5D матричних датчиків з технологією iDMS (динамічний мікрозріз), в тому числі надвисокочастотних з частотою до 33 MHz.

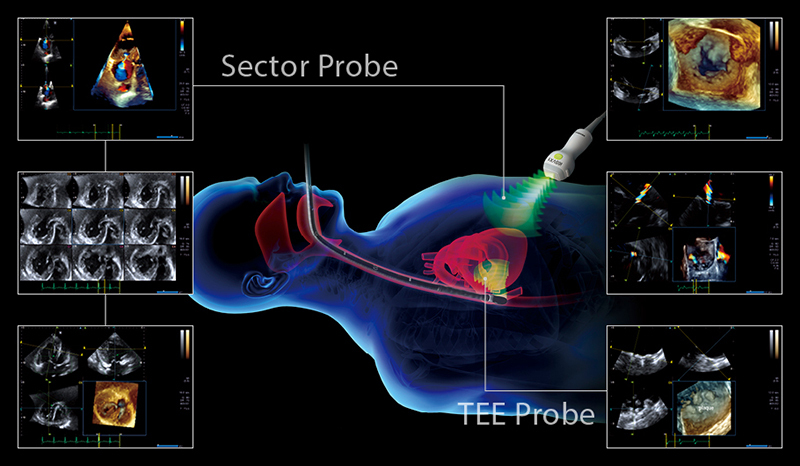

Підтримка кардіологічних 3D об'ємних матричних датчиків, в тому числі і унікального черезтравохідного монокристалічного матричного 4D-TEE датчика PEI-512VX


Технології, що включені у базовий блок:



  • Intelligent Dynamic microslice - інтелектуальний динамічний мікрозріз, технологія формування надтонкого проміню
  • Multiplexing - технологія паралельної обробки сигналів для перетворення величезних обсягів даних з високою швидкістю
  • Volume Matrix - об'ємне сканування для секторних та черезтравохідних датчиків (VX)
  • Підтримка надвисокочастотних матричних лінійних датчиків з частотою більше 18 MHz



  • Повністю цифрова робоча станція

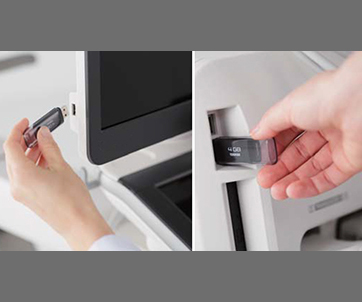

  • CD/DVD дисковод, 5 USB портів, опційна підтримка WiFi

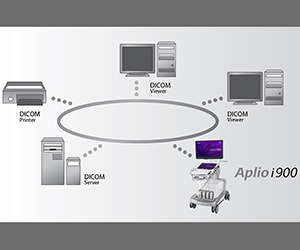

  • Блок DICOM
  • Цифровий відеоінтерфейс HDMI



  • Блок обробки "сирих" зображень Rаw Data
  • Режим ВЧ повтору імпульсів (HPRF)
  • QuickScan - постійно працюючий оптимізатор зображення
  • Імпульсна субтракція
  • Режим тканьової гармоніки
  • Режим диференційної тканьової гармоніки
  • Комплект оптимізації тканини з урахуванням її специфіки



  • Трапеційне сканування
  • Smart 3D - генерування тривимірного зображення на основі двовимірного зображення і будь-якої заданої форми обсягу.
  • Індекс васкуляризації
  • Beam - автоматичний режим покращення візуалізації біопсійної голки




  • Імпульсно-хвильовий доплерівський режим
  • Кольорове доплерівське картування
  • Енергетичний доплерівський режим
  • Тканьовий доплер
  • Програма Advanced Dynamic Flow - напрямлений високочутливий енергетичний допплерівський режим
  • Програма iSMI - покращена технологія супер мікроваскулязизації


  • Програма ApliPure Plus
  • Програма Precision Imaging


  • 4-віконне відображення для різних режимів при дослідженнях з контрастом (Quad View for CHi)
  • 4-віконне відображення для різних режимів при дослідженнях з використанням зсувної хвилі (Quad View for SW)

Відображення SWE – зображень, кривих та режимів на моніторі в чотирьох окремих вікнах.

  • 4-віконне відображення (Quad View for Smart Fusion)

Для комплексної оцінки технологія Smart Fusion дозволяє виконувати дослідження в декількох режимах візуалізації, включаючи режим колірного допплера і сканування з використанням контрастних речовин.
На чотирьох-зонному екрані відображається ультразвукове зображення в реальному часі, синхронізоване з декількома об’ємними реконструкціями раніше завантажених даних.


Загальна радіологія
Онкологія
Акушерство та гінекологія
Кардіологія, судинні дослідження
Скелетно-м'язова система
Загальна радіологія

Застосовні опції та датчики:



  • Компресійна еластографія

Технологія «компресійної еластографії» з функцією збереження вихідних "сирих" даних призначена для локалізації та оцінки жорсткості пальпованих утворень. Кількісно оцінюється різна ступінь жорсткості обраних областей, або ж одержувані зображення кодуються кольором з подальшим кількісним аналізом в відносних величинах.





  • Еластографія зсувної хвилі (Shear Wave)

Технологія Еластографія зсувної хвилі, розроблена корпорацією Canon Medical, дозволяє отримувати кількісні дані про жорсткість тканин (швидкості поширення «зсувної хвилі») і візуалізувати цю інформацію у вигляді інтелектуальних карт для різних областей клінічного застосування (від досліджень черевної порожнини до дрібних частин плода) в режимі реального часу.



  • Liver Package - комплексний підхід до аналізу печінки

Захворювання печінки є однією з основних проблем в сучасній діагностиці, з широким спектром патологій: стеатоз, запалення, фіброз, цироз, рак печінки.

Система Aplio i800 оснащена комплексом новітніх унікальних інструментів візуалізації для забезпечення необхідної діагностичної достовірності, що дозволяють визначити будь-які зміни в стані печінки.

Еластографія зсувної хвилі (ShearWave)

Дисперсія зсувної хвилі (ShearWave Dispersion)

Загасання (Attenuation)

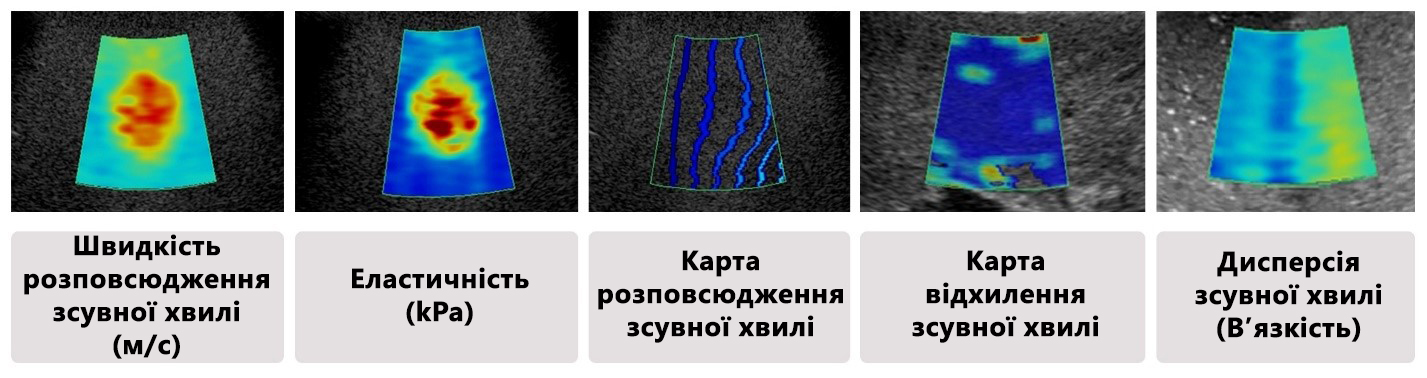

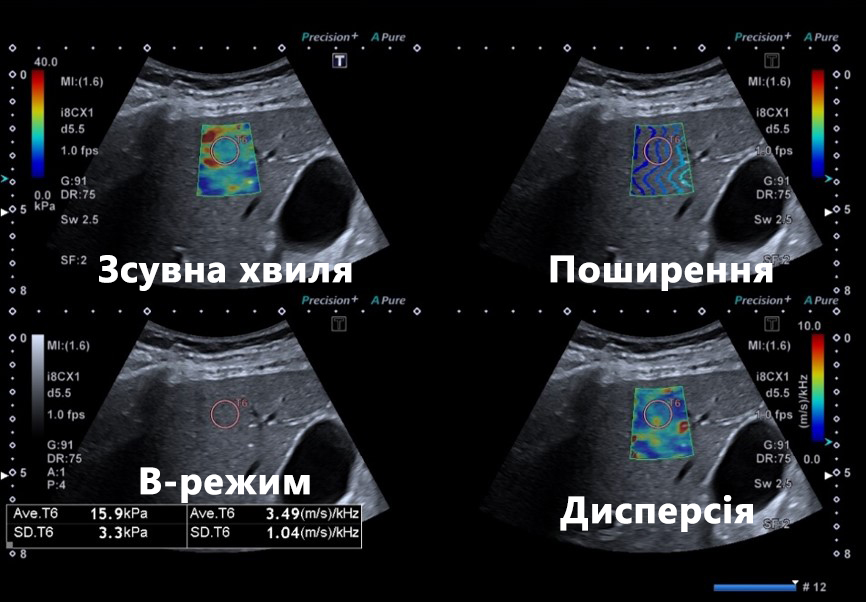

В цьому програмному комплексі еластографія зсувної хвилі включає в себе 5 інтелектульних карт:

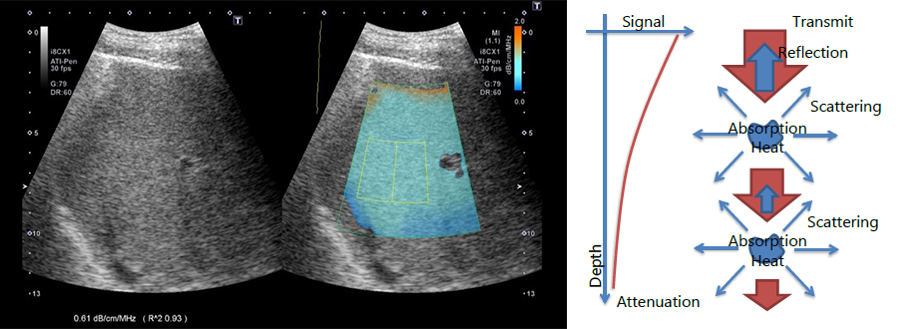

  • Аттенюація (загасання)

Забезпечує можливість кількісного визначення і колірного кодування змін коефіцієнта загасання в печінці, які можуть виникнути при змінах в складі печінки (наприклад, при підвищенні рівня жиру).

Рівень достовірності вимірювань забезпечується за допомогою колірного кодування значень:

  • ультразвукова хвиля, що передається всередину тіла, поступово поширюється і, збільшуючи температуру, поглинається тканиною і розсіюючись послаблюється;
  • ступінь загасання зростає пропорційно частоті.



 -

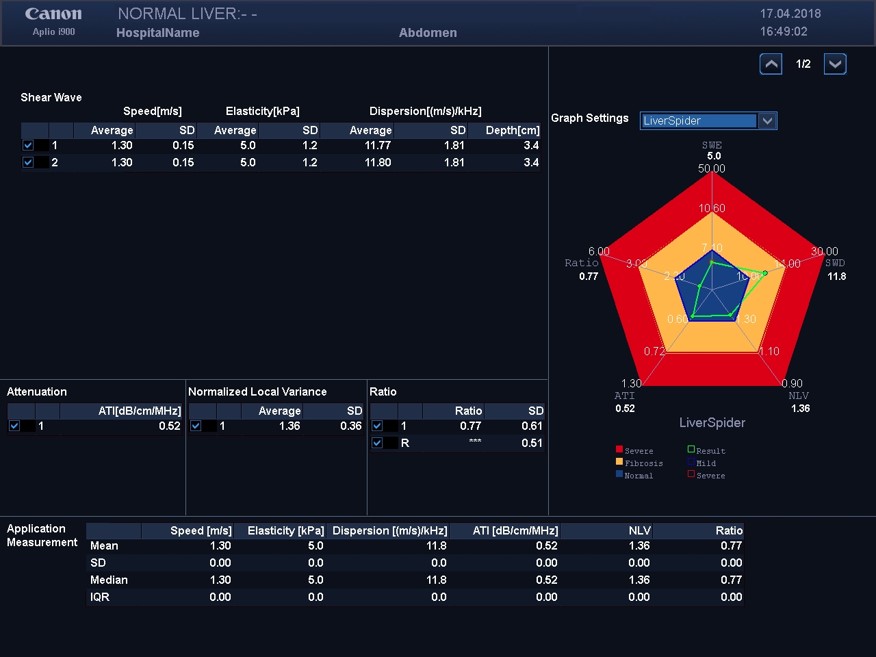

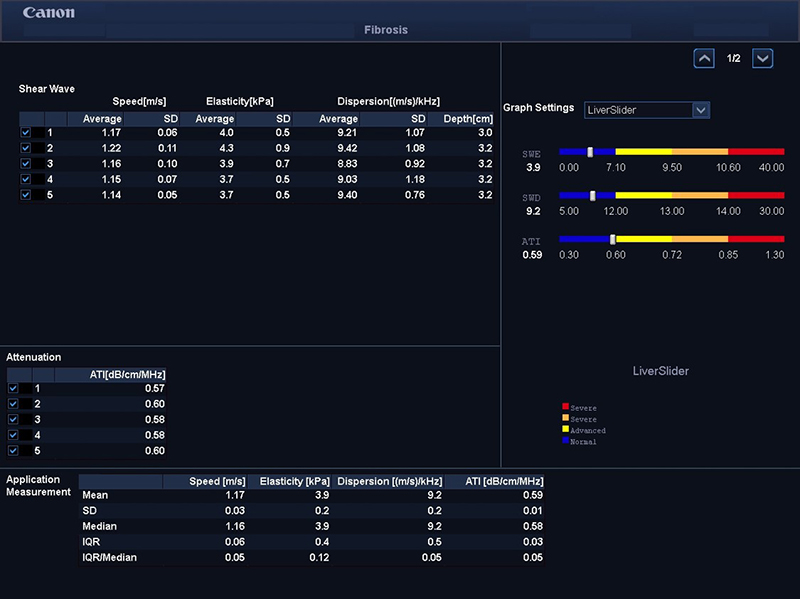

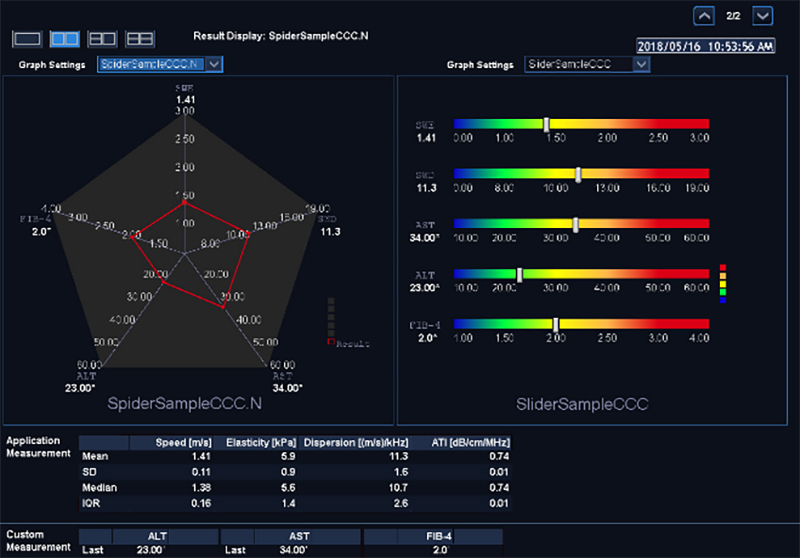

  • Мультипараметричний рапорт

Мультипараметричний рапорт - це зведений звіт, який об'єднує результати як ультразвукового, так і зовнішніх обстежень (наприклад, аналізи крові) для отримання комбінованого результату. Ця унікальна функція об'єднання результатів декількох тестів і зведення їх в одному звіті може дати найбільш повне уявлення про стан печінки.

Результати можуть бути представлені як в табличному форматі, таки в графічному вигляді (де форма комбінованого відображення результатів може дати візуальну інформацію про взаємозв'язки між результатами).

Мультипараметричний рапорт включає всі вищезгадані (в Liver Pacage) функції для досліджень печінки:

  • Еластографія зсувної хвилі
  • Карта дисперсії зсувної хвилі
  • Аттенюація
  • Вимірювання мітки реєстрації користувача

  • iSMI (Superb Micro-vascular Imaging)

Покращена та ще більш чутлива Технологiя вiзуалiзацiї мiкроциркуляторного русла (SMI) розширює дiапазон видимого кровотоку до рiвня деталiзацiї та дозволяє побачити низькошвидкiсний кровотiк, що ранiше було неможливо в традицiйних ультразвукових дослiдженнях.



  • Програма Doppler Luminance

Програма додаткового покращення в допплерівських режимах - Doppler Luminance забезпечує однорідну, легку в інтерпретації кольорову візуалізацію з високою точністю і насиченістю, навіть у найменших судинах.
Doppler Luminance забезпечує високу частоту кадрів, зберігаючи повну якість зображення в B-режимі.



  • Дослідження з використанням контрастних речовин (CHi)

  • Контрастне дослідженя з режимом перфузії
