РАЗОМ,

НОВИЙ ПІДХІД

ДО ІНТЕРВЕНЦІЙ.

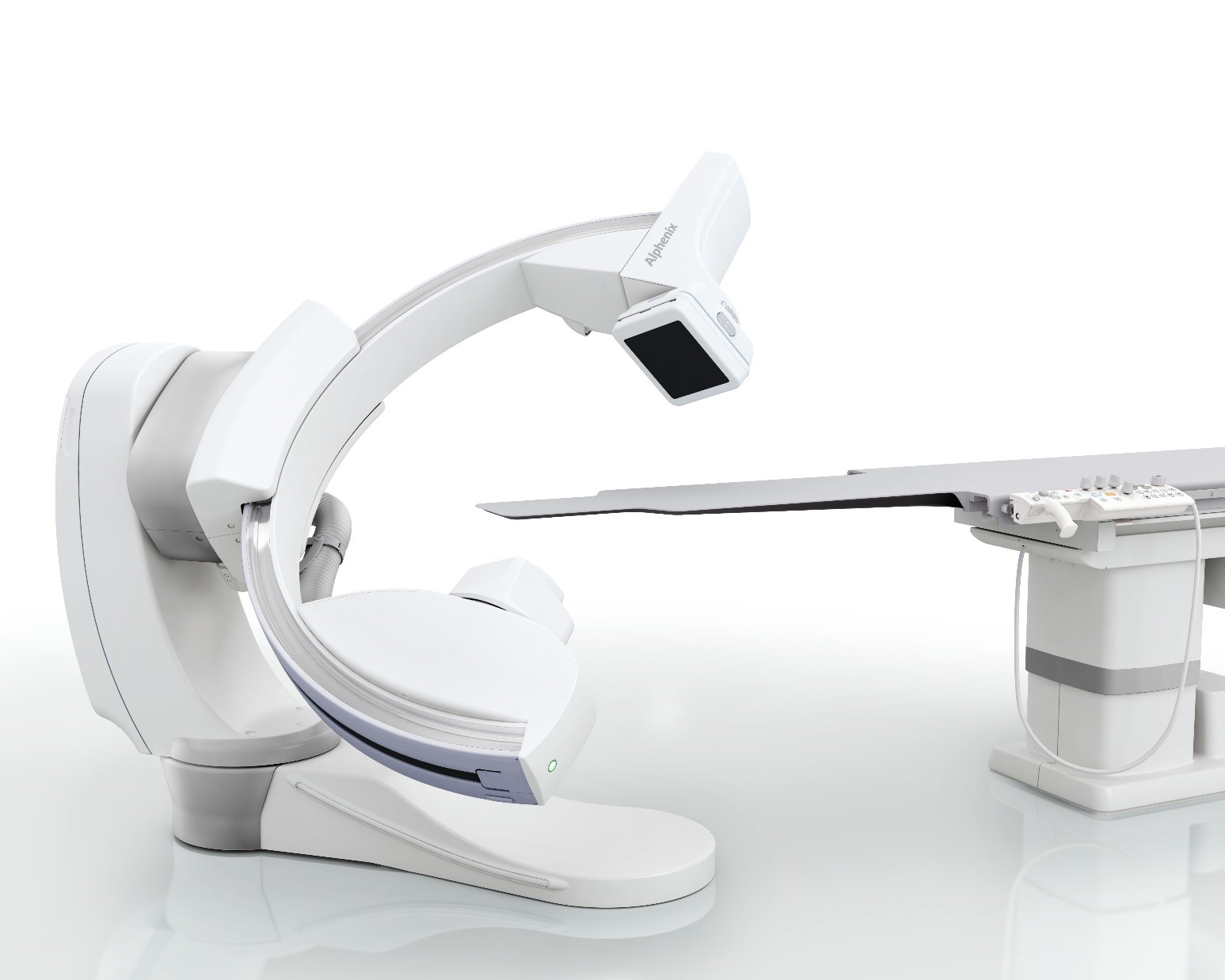

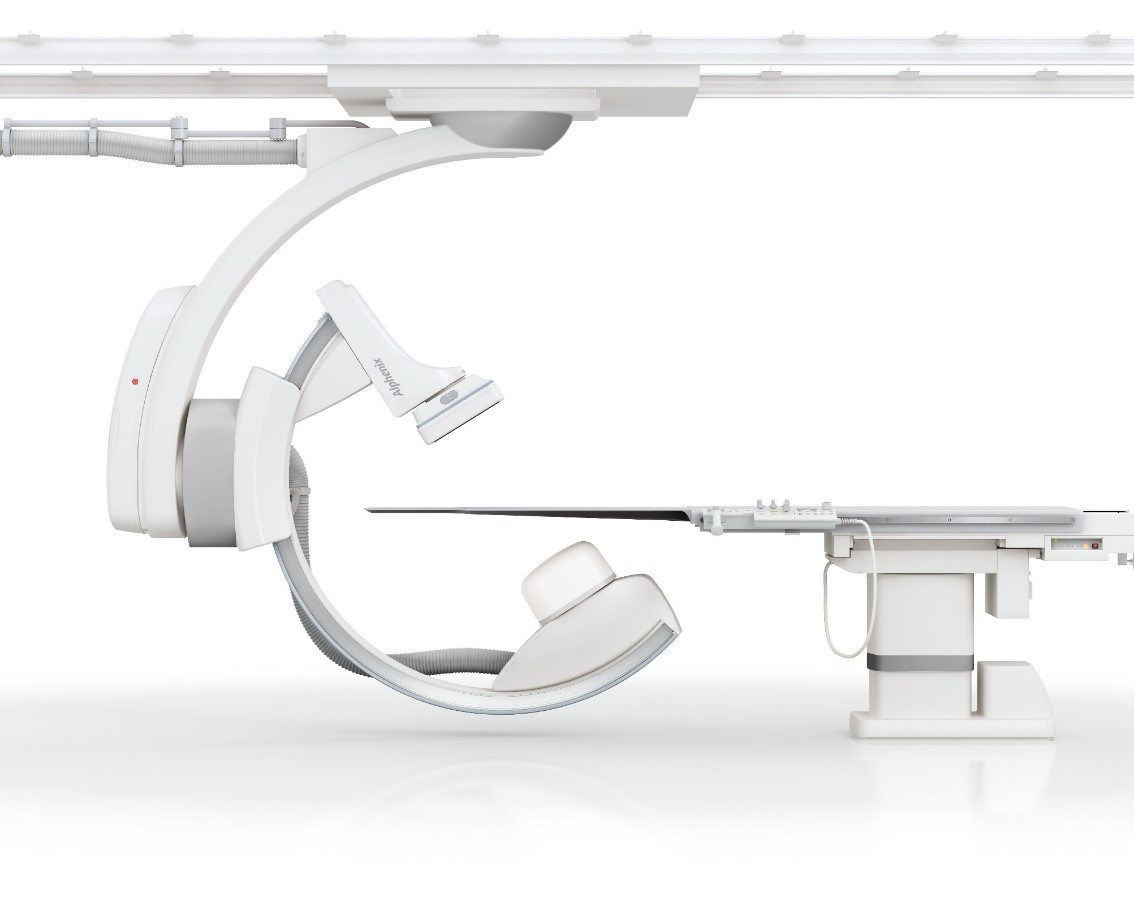

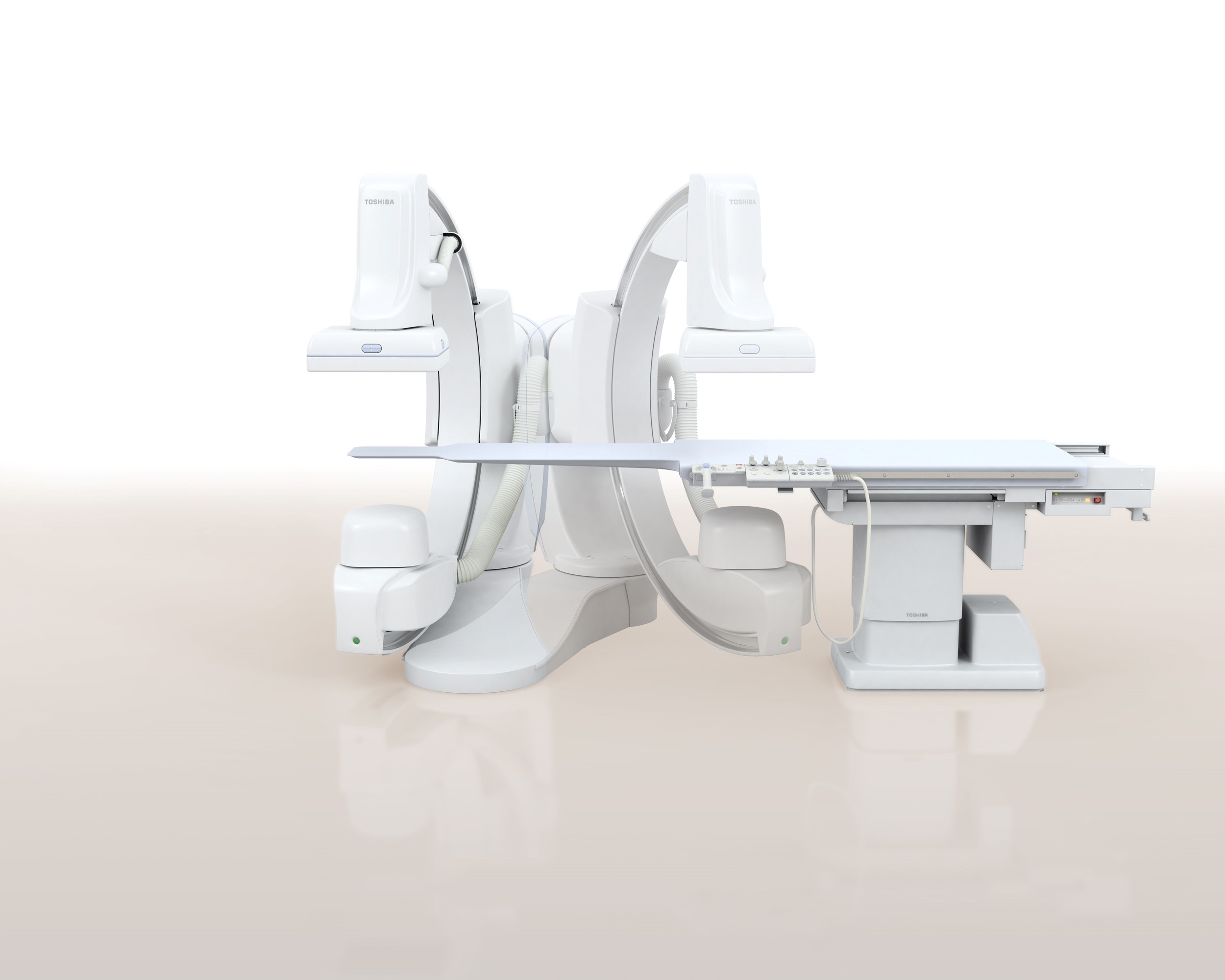

Ангіографічна система з кріпленням на стелі та вибором розміру детектора в залежності до потреб відділення.



Забезпечуючи неперевершений гнучкий доступ до пацієнта, багатоосьова система з кріпленням на стелі ідеально підходить для широкого кола інтервенційних процедур.

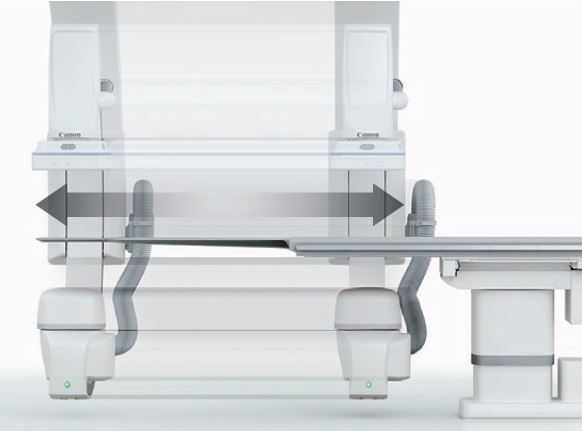

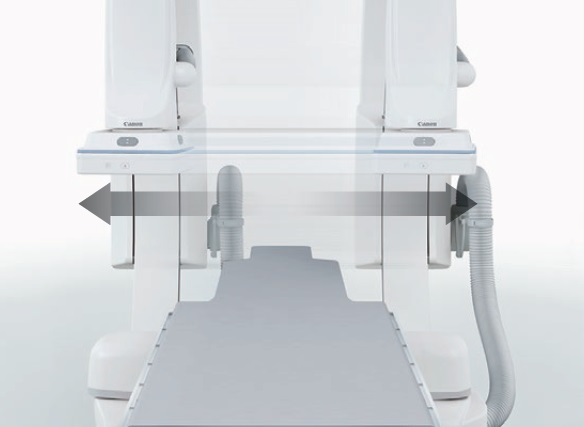

  • Діапазон покриття від голови до ніг (поздовжній рух) – 210 см (як справа, так і зліва пацієнта), не враховуючи діапазон переміщення столу;
  • Діапазон покриття від пальців однієї руки до пальців іншої (поперечний рух) – 90 см, не враховуючи діапазон переміщення столу;
  • Вільний робочий простір навколо голови пацієнта для кращого доступу до нього персоналу та допоміжного обладнання завдяки обертанню С-арки на 270°;
  • Синхронізоване обертання детектору і коліматора;
  • 3-х фокусна рентгенівська трубка;
  • 8-ми Мегапіксельний 58-дюймовий широкоформатний медичний монітор з роздільною здатністю 3840 × 2160 в операційній кімнаті (опційно).

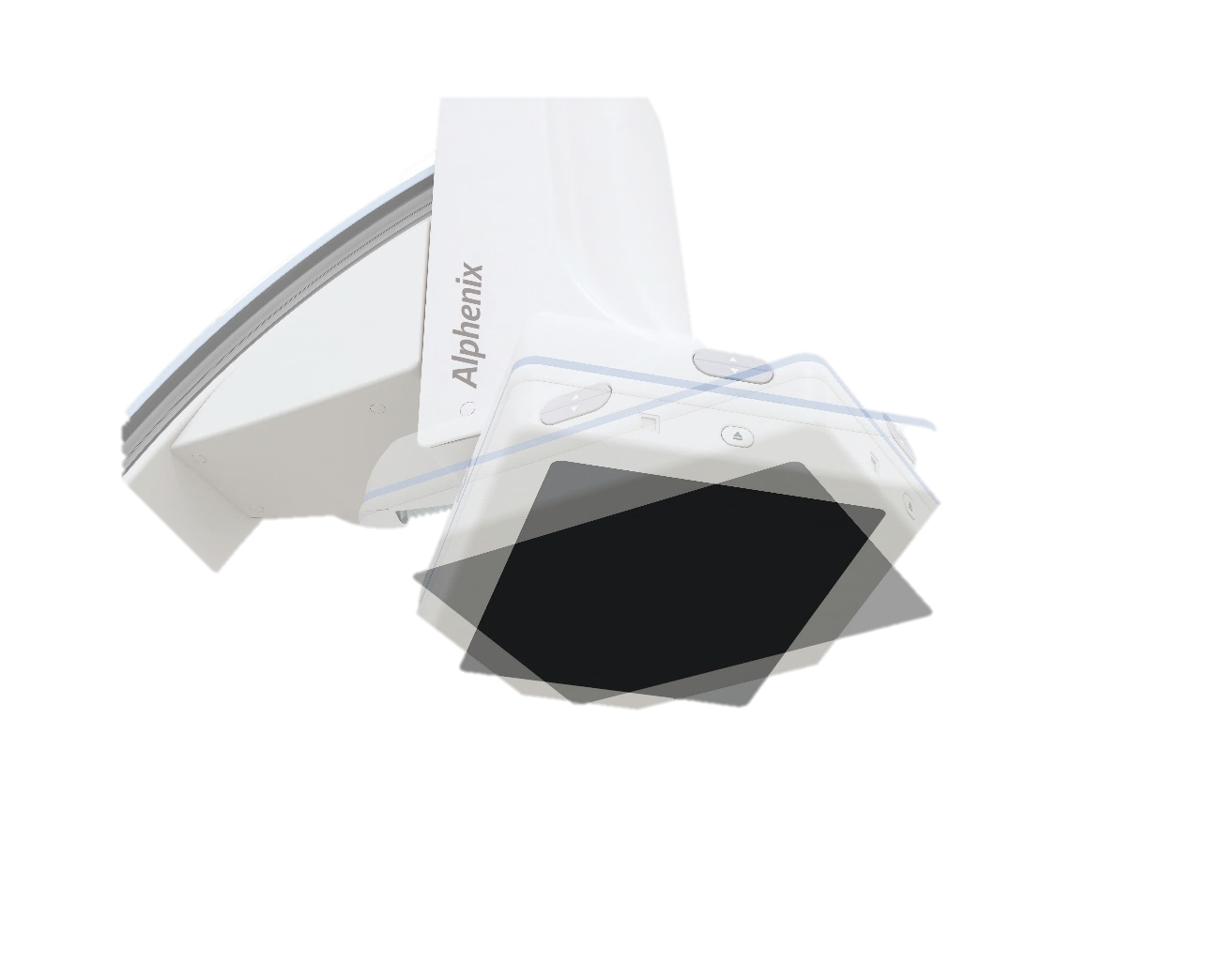

Вибір розміру детектора:

20 x 20 см

Спеціально для кардіології

Дуже компактний корпус

30 x 30 см

Універсальний для кардіо та васкулярних досліджень, ідеальний – для нейро

Дуже компактний корпус

30 x 40 см

Найкраще анатомічне покриття, для ангіографічних досліджень

Дуже компактний корпус

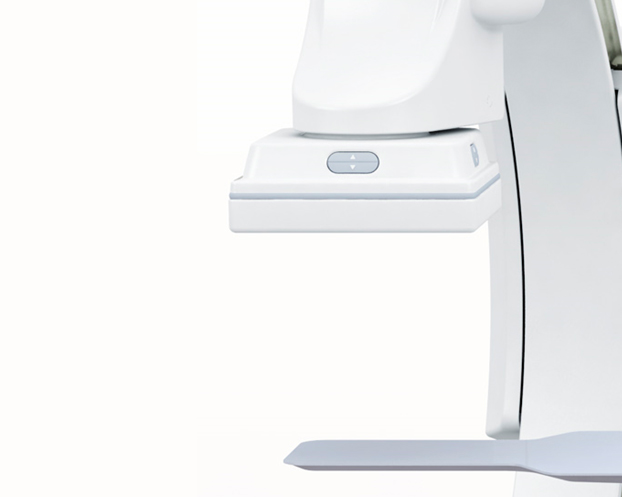

Синхронізоване обертання детектору і коліматора для відтворення прямого зображення на моніторі незалежно від кута повороту детектора


Новий сенсорний пульт керування:

Конфігуруються численні вкладки відповідно до потреб користувачів:



  • Початковий екран:

Легко зареєструвати або вибрати бажаний клінічний протокол на планшеті, що кріпиться на столі (або на стійці);

  • Вкладка вибору програм:

Інтуїтивно зрозумілий графічний інтерфейс дозволяє вибрати відповідну програму відповідно до анатомічної області;

  • Функції залежно від потреб:

Додаткові функції налаштовуються під кожен робочий процес, легко активуються за потреби; для швидкого доступу часто вживані можуть буди додані у вкладку «Favorite»;

  • Інтуїтивний вибір положення С-арки:

Швидко додати, вибрати та відтворити положення С-арки завдяки піктограмам на екрані;

  • Керування жестами;
  • Вибір конфігурації монітору;
  • Керування робочою станцією.


Технології контролю та зменшення дози:



  • Вбудований дозиметр для вимірювання та відображення накопиченої дози та потужності дози під час випромінювання (можливе створення спеціалізованого звіту про дозу DICOM RDSR);
  • Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.
  • Dose Tracking System (DTS) – Система стеження за дозою обраховує та відображає в реальному часі дозу на шкіру, отриману пацієнтом. У разі досягнення попередньо заданого критичного рівня дози така система попередження допомагає лікарям уникнути ризику променевого ураження шкіри за рахунок зміни проекції, SID, частоти кадрів.
  • Режим Live Zoom надає можливість збільшувати область інтересу без підвищення дози.

Технології, що включені у базову конфігурацію:


  • Збір даних: до 30 кадрів в секунду (макс. 60 к/с – залежно від розміру детектора);
  • Цифрова субтракційна ангіографія (DSA);
  • Режим роботи Roadmap;
  • Запис скопії/графії в пам’ять системи;
  • Вбудований CD/DVD-рекордер для архівації зображень на компакт-диски у форматі DICOM разом з програмою перегляду;
  • Постпроцесинг – перегляд і обробка відзнятих зображень з можливістю введення тексту, виміру кутів та відстаней, інверсії, масштабування і т.п.;
  • Робота у форматі DICOM (DICOM PRINT, STORAGE, STORAGE COMMITMENT, Q&R, MWM та MPPS);
  • Режим дослідження кінцівок (Dynamic Trace);
  • Ротаційна ангіографія.

Інтервенційна онкологія

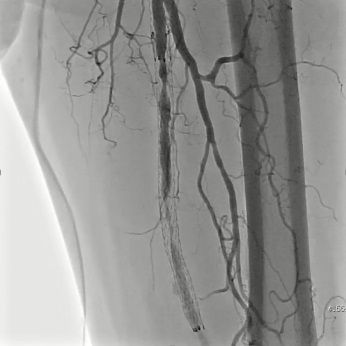

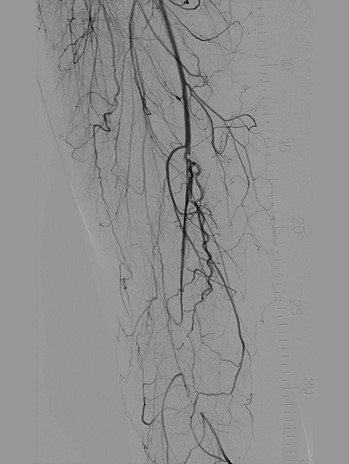

Ангіографія

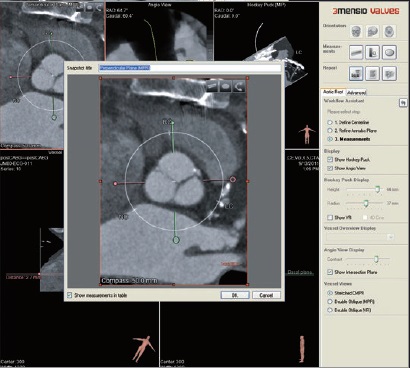

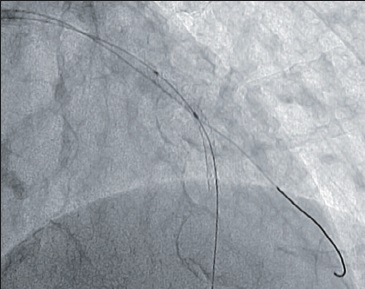

Кардіологія

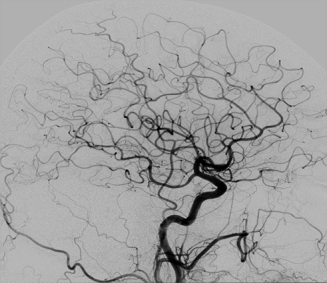

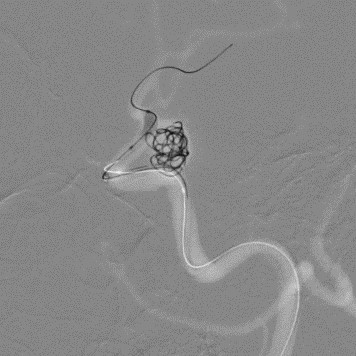

Нейрохірургія

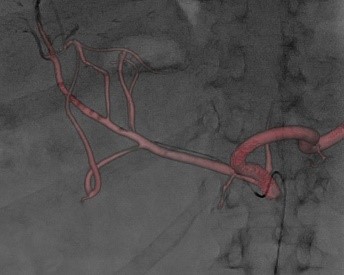

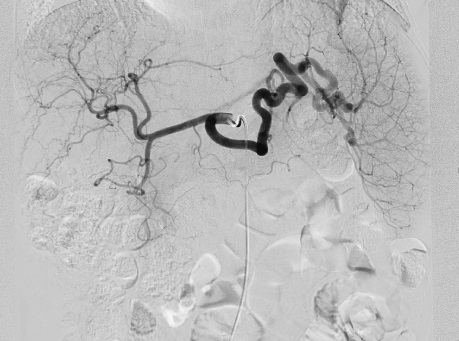

Інтервенційна онкологія

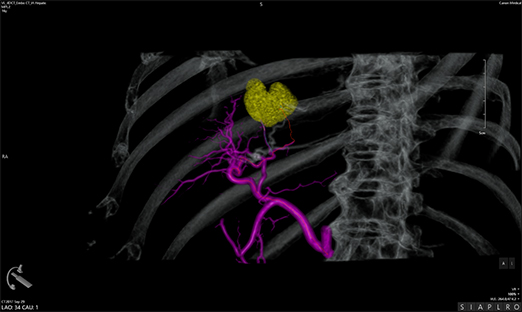

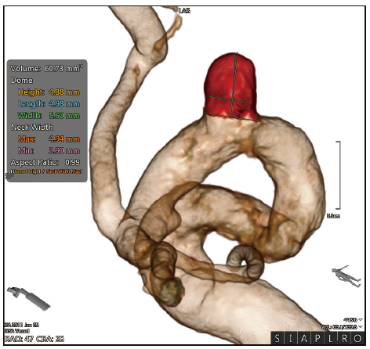

Програмне забезпечення Embolization Plan використовується для аналізу 3D-зображень. Це дозволяє виокремити пухлину і судини, що кровопостачають її, та візуалізувати для процедури трансрадіальної хіміоемболізації (TACE):



  • Відтворити зображення у мультипланарній реконструкції (MPR) та  в режимі 3D;
  • Сегментувати пухлину та судини;
  • Зберегти результат сегментації у вигляді об’єму даних та експортувати за вказаним шляхом.



Програмне забезпечення AlphaCT для КТ-подібних зображень



Доповненням до 3D зображення є функція КТ-подібних зображень (так зв. Cone-beam CT), яка є інформативної для відображення областей з низьким контрастом, судин з різною густиною, а також стентів і катетерів, наприклад, контролю кровотечі під час нейро інтервенційної процедури або емболізації судин черевної порожнини.

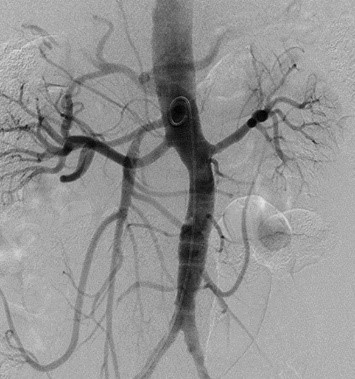

Режим DSA

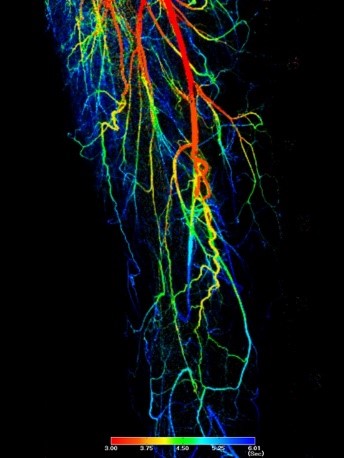

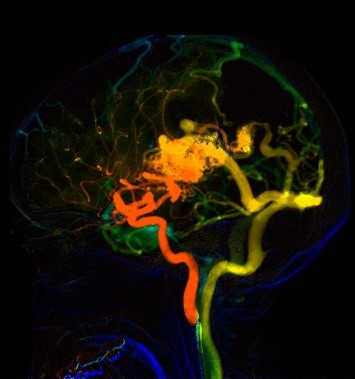

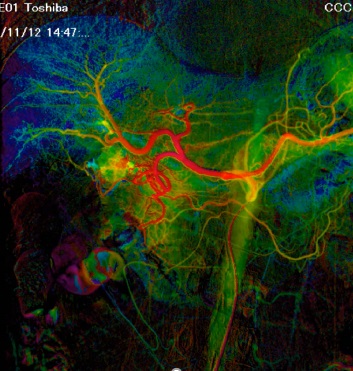

Color Coded Circulation

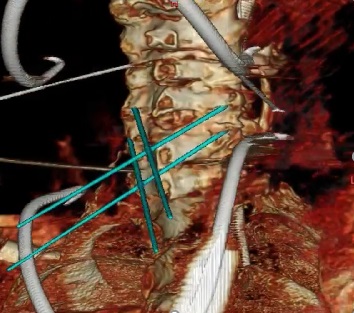

Режим Multimodality Roadmap

Embolization Plan

Режим Spot Fluoro

Alpha CT

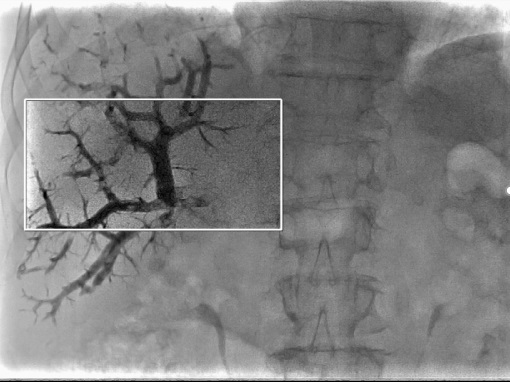

Режим Spot Fluoro



Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.

При цьому навколо ROI (область інтересу) знаходиться останнє збережене зображення (LIH). Таким чином знижується доза опромінення на пацієнта та розсіяне випромінювання на персонал, що буде особливо необхідним при довготривалих дослідженнях.

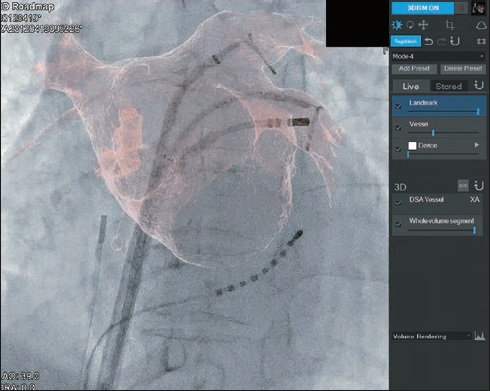

Програмне забезпечення MM Roadmap

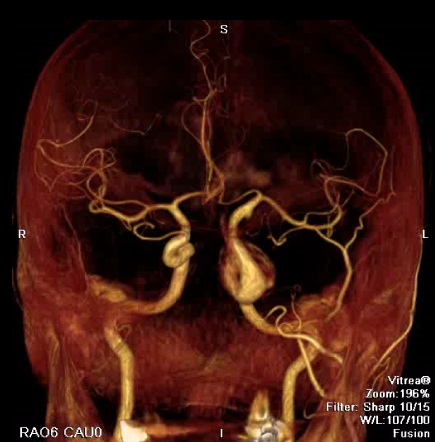

3D об’єм, отриманий з КТ або МРТ (будь-якого виробника мед.обладнання) та скопічне зображення можуть бути автоматично (або вручну) накладені та виведені на монітор. Зображення на моніторі змінюватиметься синхронно в залежності від нахилу С-арки, зміни SID, поля огляду, висоти та положення деки столу.
