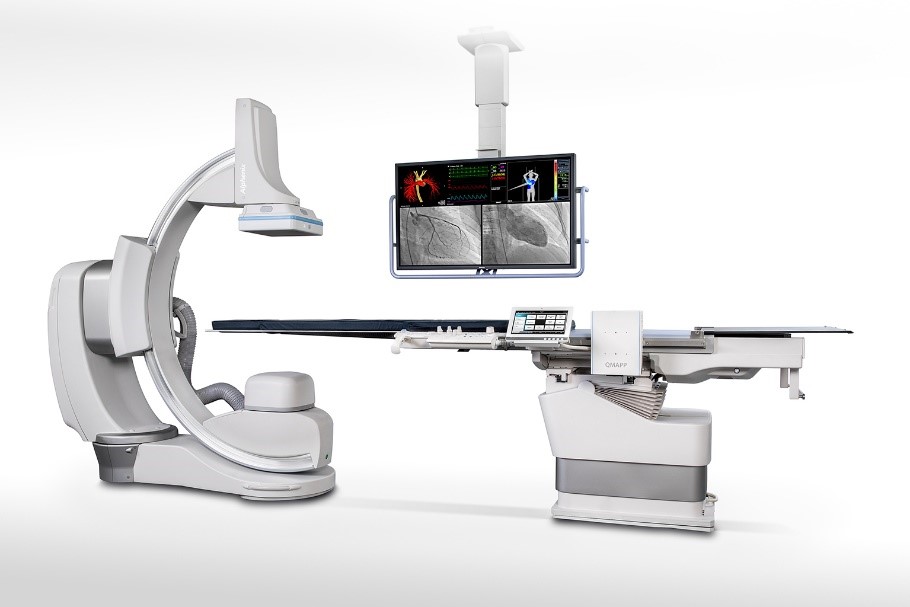

Купити ангіограф Alphenix Core+ (Canon Medical)

Ангіографічна система з кріпленням на підлозі та вибором розміру детектора в залежності до потреб відділення.

Забезпечуючи неперевершений гнучкий доступ до пацієнта, п'ятиосьова система з кріпленням на підлозі ідеально підходить для широкого кола інтервенційних процедур.

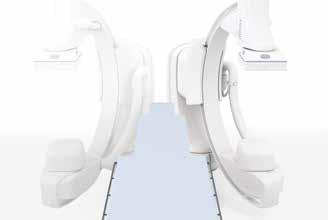

Діапазон покриття від голови до ніг (поздовжній рух) – 200 см (як справа, так і зліва пацієнта), не враховуючи діапазон переміщення столу;

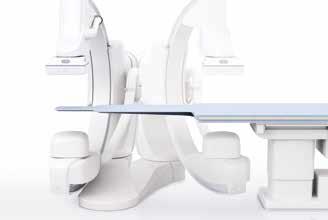

Діапазон покриття від пальців однієї руки до пальців іншої (поперечний рух) – 200 см, не враховуючи діапазон переміщення столу;

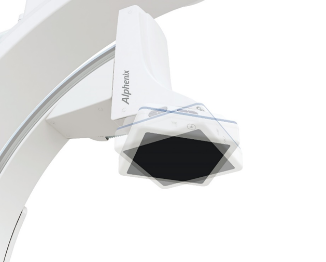

Синхронізоване обертання детектору і коліматора;
Вільний робочий простір навколо голови пацієнта для кращого доступу до нього персоналу та допоміжного обладнання завдяки обертанню С-арки на 270°;
3-х фокусна рентгенівська трубка;

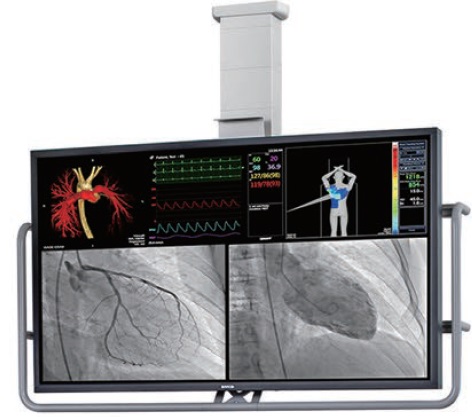

8-ми Мегапіксельний 58-дюймовий широкоформатний медичний монітор з роздільною здатністю 3840 × 2160 в операційній кімнаті (опційно).

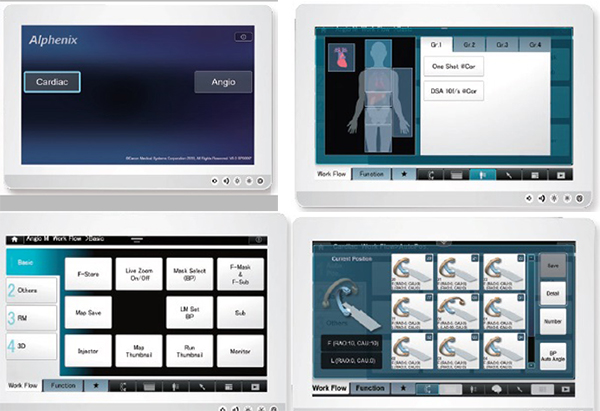

Конфігуруються численні вкладки відповідно до потреб користувачів:

Початковий екран:

Легко зареєструвати або вибрати бажаний клінічний протокол на планшеті, що кріпиться на столі (або на стійці);

Вкладка вибору програм:

Інтуїтивно зрозумілий графічний інтерфейс дозволяє вибрати відповідну програму відповідно до анатомічної області;

Функції залежно від потреб:

Додаткові функції налаштовуються під кожен робочий процес, легко активуються за потреби; для швидкого доступу часто вживані можуть буди додані у вкладку «Favorite»;

Інтуїтивний вибір положення С-арки:

Швидко додати, вибрати та відтворити положення С-арки завдяки піктограмам на екрані;

Керування жестами;
Вибір конфігурації монітору;
Керування робочою станцією.

Технології контролю та зменшення дози:

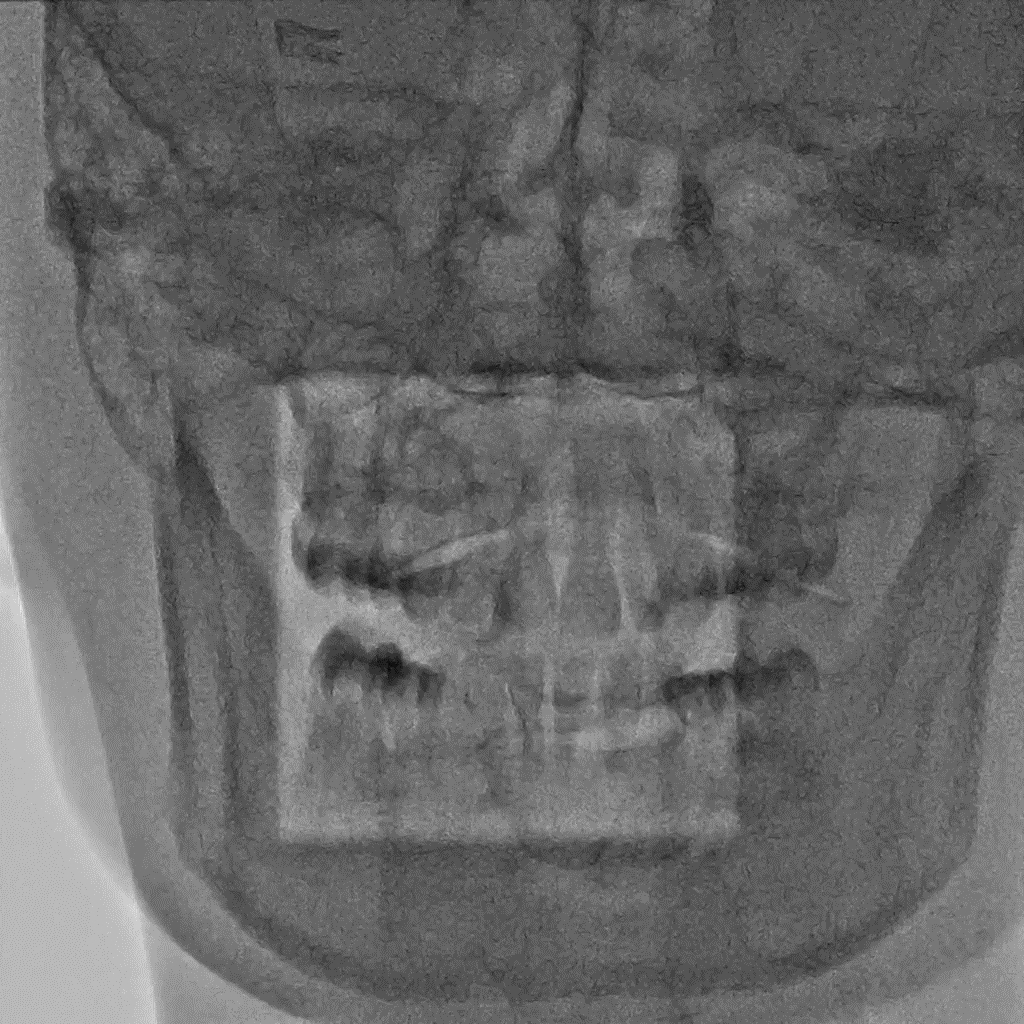

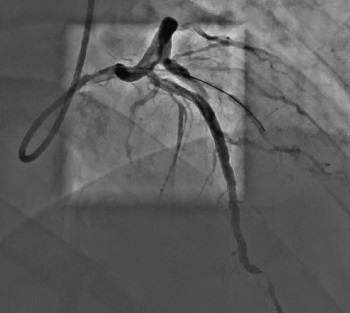

Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.
Режим Spot ROI допомагає мінімізувати дозу опромінення навколо фіксованої області інтересу (ROI) без обмеження робочого поля огляду. Ним легко користуватися в режимі флюоро, DA, DSA та одиночного знімку.
Dose Tracking System (DTS) – Система стеження за дозою обраховує та відображає в реальному часі дозу на шкіру, отриману пацієнтом. У разі досягнення попередньо заданого критичного рівня дози така система попередження допомагає лікарям уникнути ризику променевого ураження шкіри за рахунок зміни проекції, SID, частоти кадрів.
Режим Live Zoom надає можливість збільшувати область інтересу без підвищення дози.
Вбудований дозиметр для вимірювання та відображення накопиченої дози та потужності дози під час випромінювання (можливе створення спеціалізованого звіту про дозу DICOM RDSR).

Технології, що включені у базову конфігурацію:

Збір даних: до 30 кадрів в секунду (макс. 60 к/с – залежно від розміру детектора);

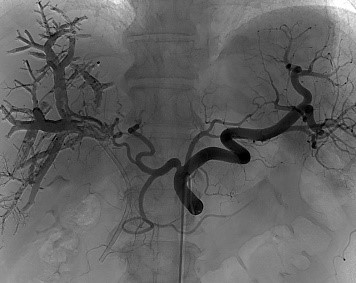

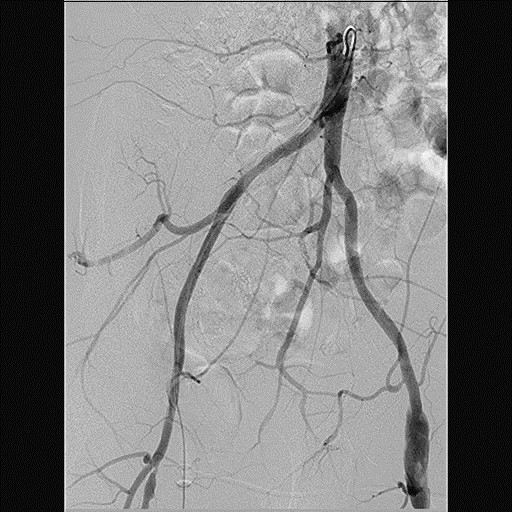

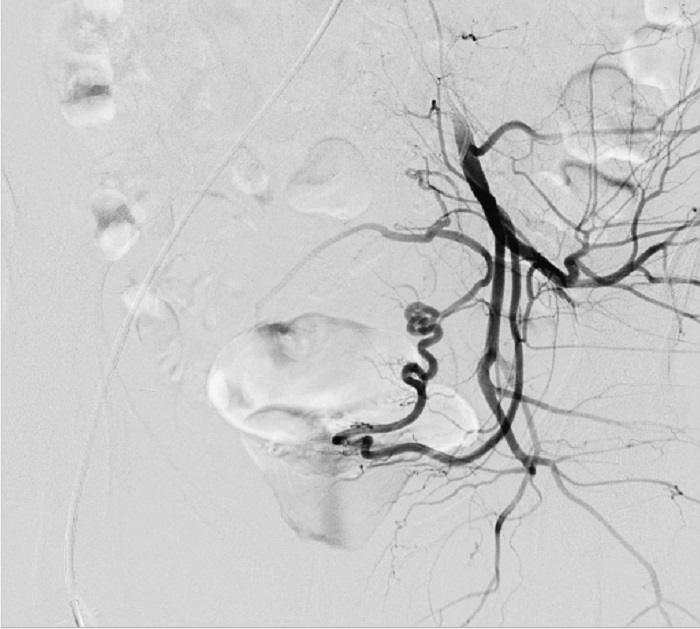

Цифрова субтракційна ангіографія (DSA);
Режим роботи Roadmap;
Запис скопії/графії в пам’ять системи;
Вбудований CD/DVD-рекордер для архівації зображень на компакт-диски у форматі DICOM разом з програмою перегляду;
Постпроцесинг – перегляд і обробка відзнятих зображень з можливістю введення тексту, виміру кутів та відстаней, інверсії, масштабування і т.п.;
Робота у форматі DICOM (DICOM PRINT, STORAGE, STORAGE COMMITMENT, Q&R, MWM та MPPS);

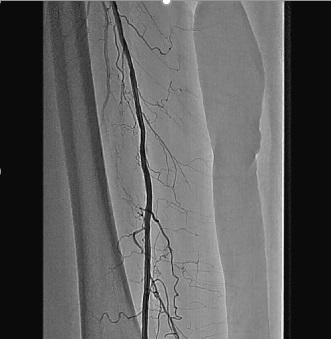

Режим дослідження кінцівок (Dynamic Trace) передбачає рух деки столу за напрямком поширення контрастної речовини по периферичних судинах в режимі рентгенографії;
Ротаційна ангіографія.

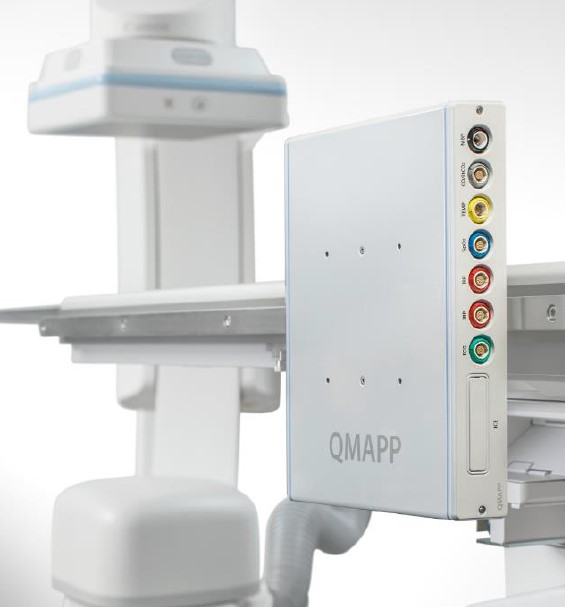

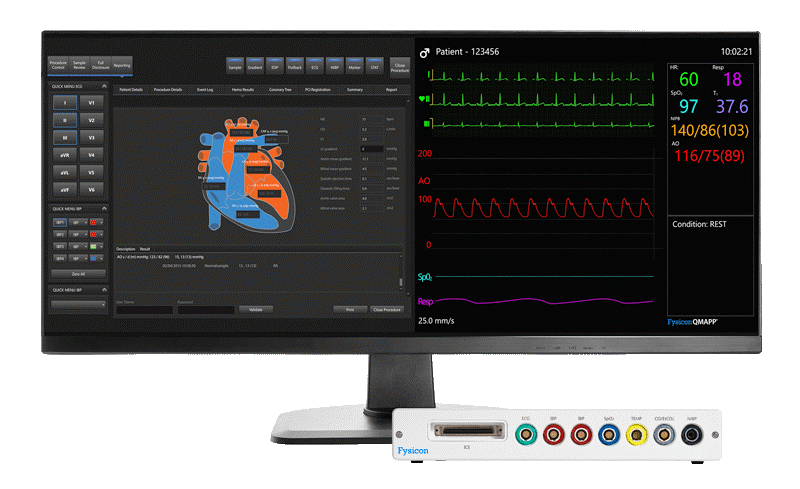

Оснащується системою гемодинамічних досліджень QMAPP®

Найбільш компактна, сучасна та вдосконалена система вимірювання гемодинаміки.

Простий у користуванні пристрій, що приєднується до ангіографу всього одним лише одним кабелем. Оснащується програмним забезпеченням, яке дійсно дозволяє зосередити увагу на своїх пацієнтах.

Програмне забезпечення:

Підключається та інтегрується з усім, що знаходиться у вашій операційній,
Швидкий робочий процес,
Готовність працювати 24/7

Блок сигналів:

Приєднується всього одним кабелем,
Компактний підсилювач,
Немає примусового охолодження;

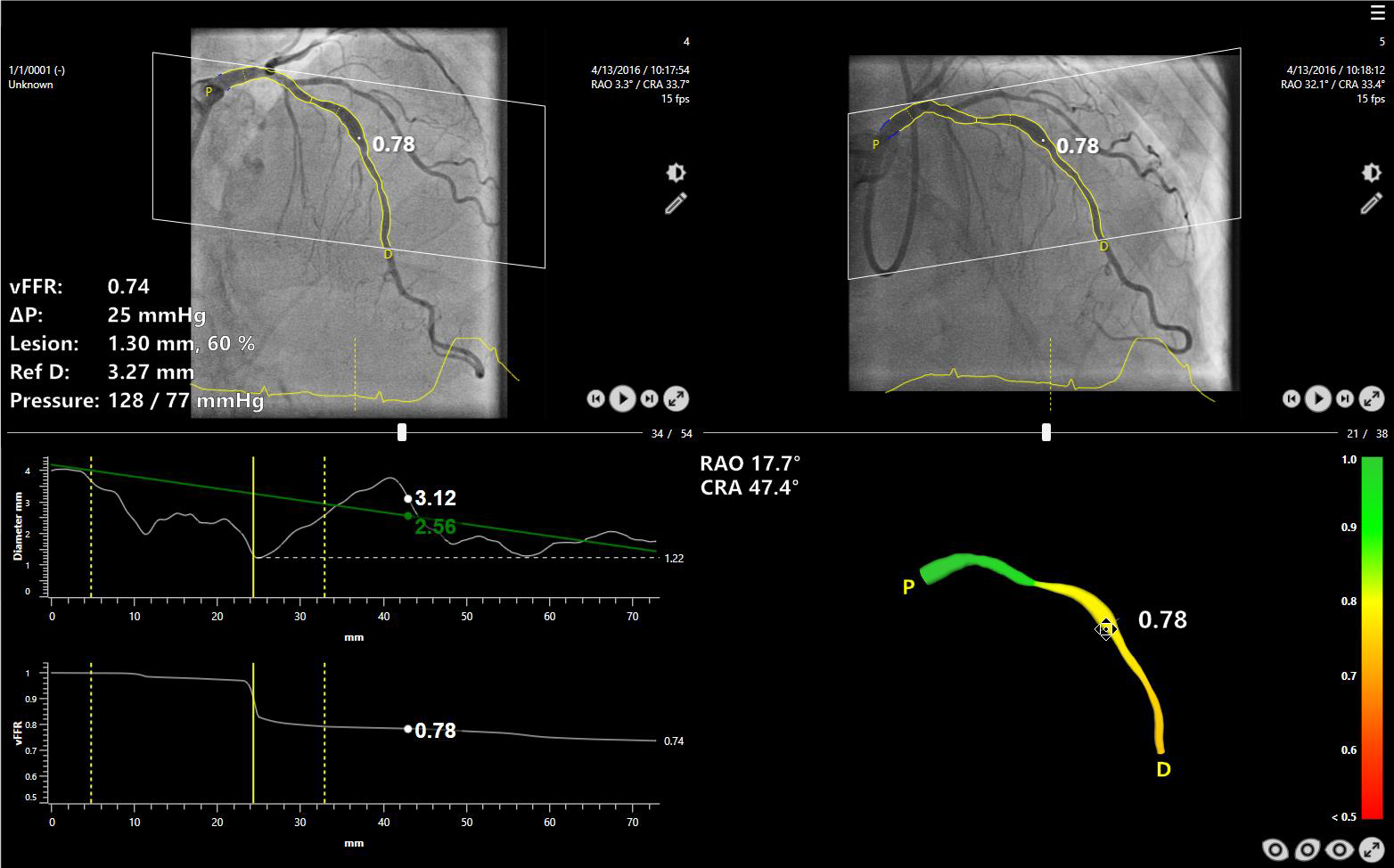

CAAS vFFR (судинний фракційний резервний кровотік, так званий віртуальний) обчислює падіння тиску в коронарних судинах без необхідності використання провідника з датчиком тиску. Модуль vFFR будує 3D-реконструкцію на основі двох ангіографій і оцінює падіння тиску, в результаті чого отримує значення vFFR. Крім того, 3D-реконструкція дозволить оцінити ступінь тяжкості та відсоток стенозу.

Інформація про функціональне ураження:

Перепади тиску в коронарній артерії,
Значення vFFR.

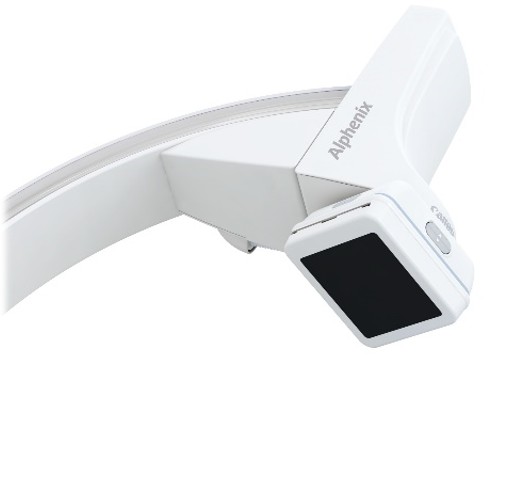

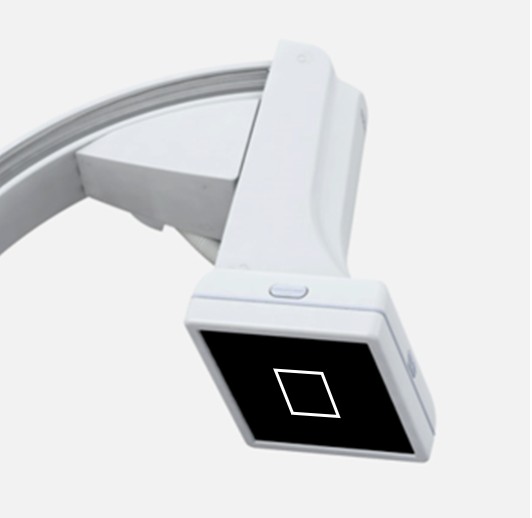

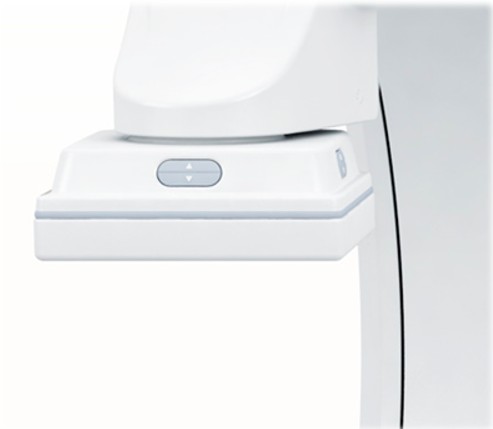

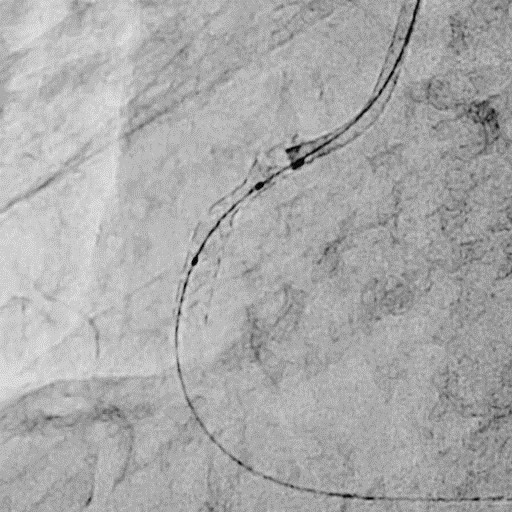

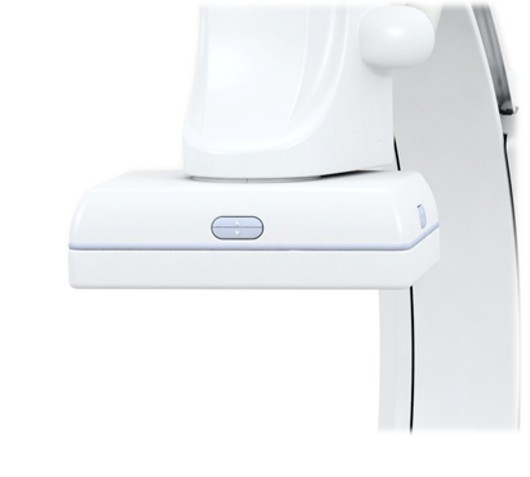

Технологія детектору високої роздільної здатності (Hi-Def)

Новий, технологічно вдосконалений детектор високої чіткості Canon Medical покращує візуалізацію та збільшує просторову роздільну здатність, щоб під час інтервенційних процедур працювати максимально безпечно та інформативно.

Унікальний гібридний 12-дюймовий (30 см) розмір плоского детектора Canon Medical забезпечує просторову роздільну здатність до 2,5 разів більше. Такі режими збільшення як 3 дюйми (8 см), 2,3 дюйми (4,5 см) та 1,5 дюйми (4 см) тепер можна отримати із неймовірно хорошою роздільною здатністю зображення.

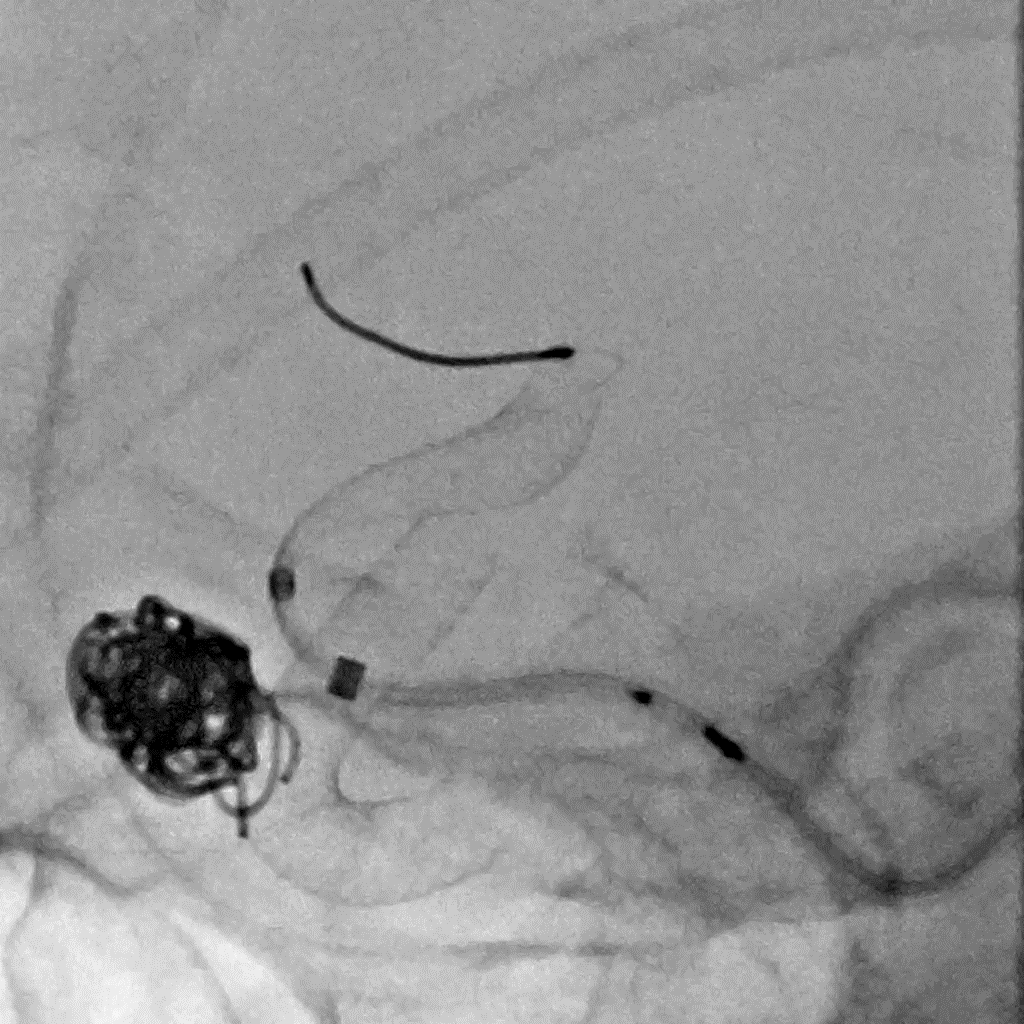

Об'єктивно завдяки більшій роздільній здатності в режимі Hi-Def зображення виходять більш чіткими та якіснішими, ніж зображення в режимі FPD.

Технічно: за першої ж необхідності збільшення з високою роздільною здатністю:

Стандартні поля зору (FOV) + нові додаткові з Hi-Def;
Збільшення незалежно на фронтальному та латеральному детекторі;
Корпус детектора такого ж компактного розміру, як і раніше.

Робочий процес: повна інтеграція

Немає затримки в часі при переключенні між режимами;
Просте використання – без необхідності призвичаюватися.

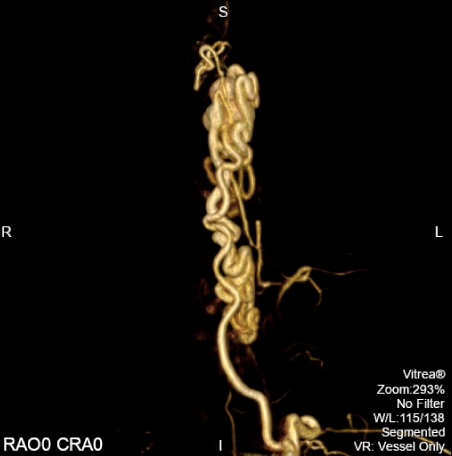

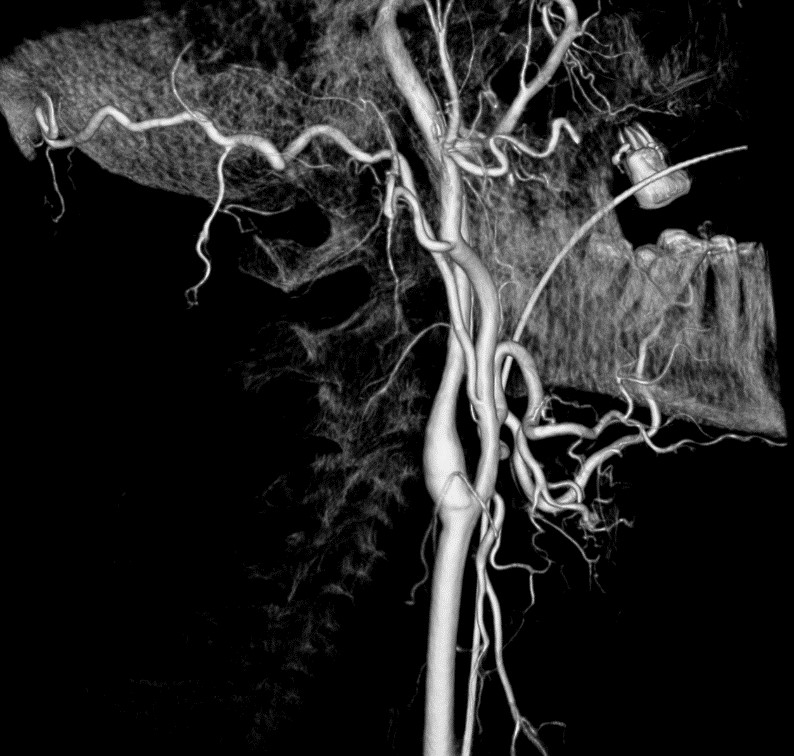

Програмне забезпечення 3D реконструкції

В основу покладена робота в режимі 3D DA або 3D DSA. Зйомку можна виконувати як з операційної, так і з пультової кімнати для зменшення дози на персонал, зі швидкістю обертання С-арки до 50°/с.

Численні режими візуалізації та реконструкції:

MPR, MIP, MinIP, косі та криволінійні реконструкції;
3D DA, 3D DSA;

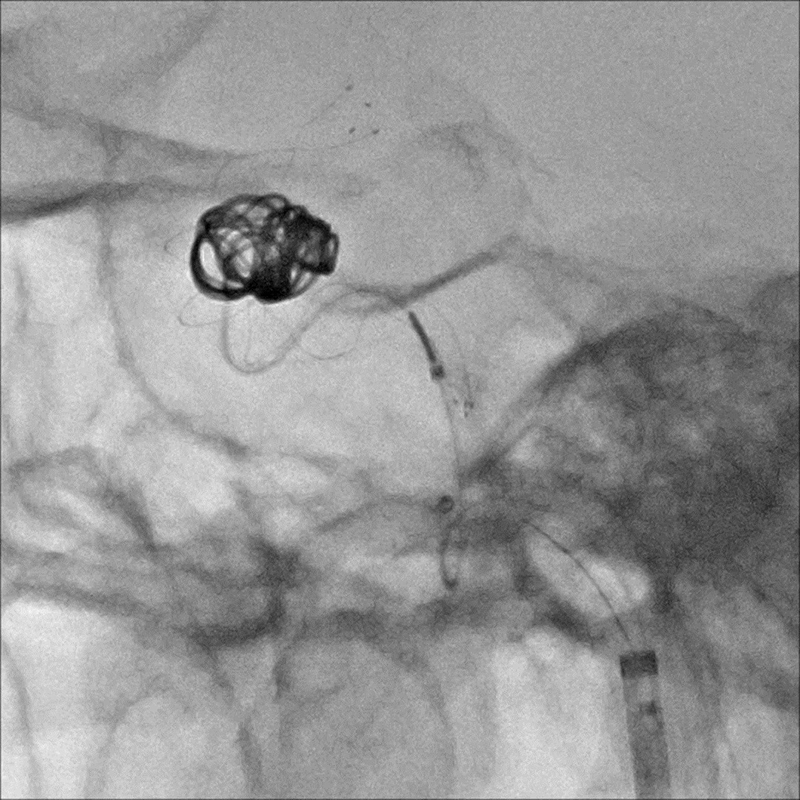

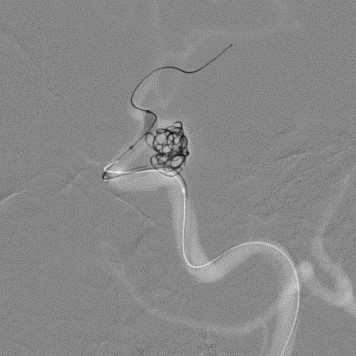

Відображення судин в поєднанні з інтервенційними пристроями (стенти, спіралі і т.п.), так званий device fusion;
Vessel Probe – вимірювання стенозу, навігація по судині;
Збереження даних на CD/DVD, Архівування та друк.

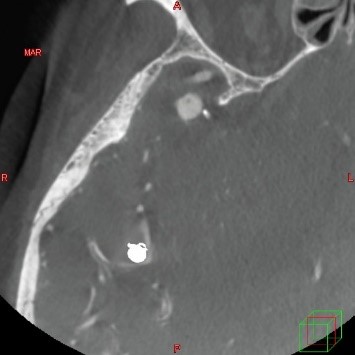

Програмне забезпечення AlphaCT для КТ-подібних зображень

Доповненням до 3D зображення є функція КТ-подібних зображень (так зв. Cone-beam CT), яка є інформативної для відображення областей з низьким контрастом, судин з різною густиною, а також стентів і катетерів, наприклад, контролю кровотечі під час нейро інтервенційної процедури або емболізації судин черевної порожнини.

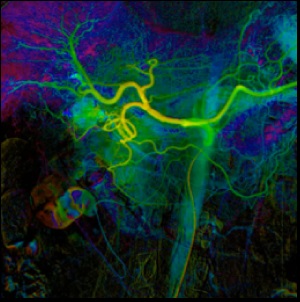

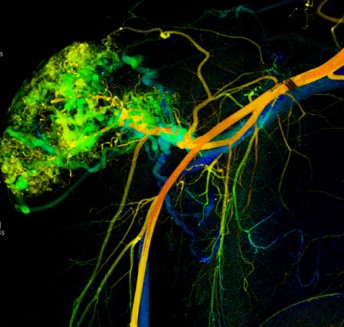

Програмне забезпечення Parametric Imaging

Використовується для візуальної оцінки і аналізу функціональності кровообігу. Параметричне зображення показує всю послідовність зображень у вигляді одного складеного зображення, яке характеризує динаміку контрастної речовини та полегшує візуальну оцінку. Крива залежності інтенсивності від часу аналізується для кожного окремого пікселя.

Для покращення розуміння кровотоку в судинах можливим є створення відео за рахунок пересування по кольоровій шкалі (Color Coded Circulation (CCC).

Програмне забезпечення 3D реконструкції

Численні режими візуалізації та реконструкції:

MPR, MIP, MinIP, косі та криволінійні реконструкції;
3D DA, 3D DSA;
Відображення судин в поєднанні з інтервенційними пристроями (стенти, спіралі і т.п.), так званий device fusion;
Vessel Probe – вимірювання стенозу, навігація по судині;
Збереження даних на CD/DVD, Архівування та друк.

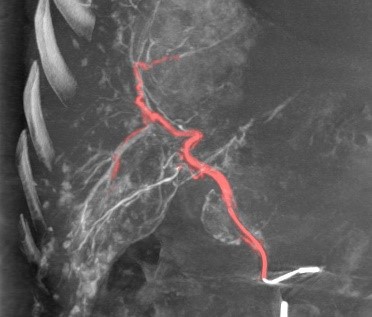

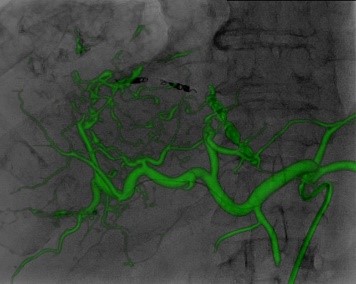

Програмне забезпечення 3D Roadmap

Флюороскопія в реальному масштабі часу накладається на об’ємні 3D зображення, що були отримані під час 3D ангіографії. При русі столу під час роботи в режимі 3D Roadmap автоматично відбувається співставлення зображення 3D та флюороскопічного. Всі рухи системи пов’язані з накладанням 3D об’єму та скопічних зображень, включаючи зміну кута нахилу С-арки, SID, розміру поля огляду, висоти позиціонування столу. Можливим є зсув попіксельно вручну для більш точного співставлення об’єму та флюоро.

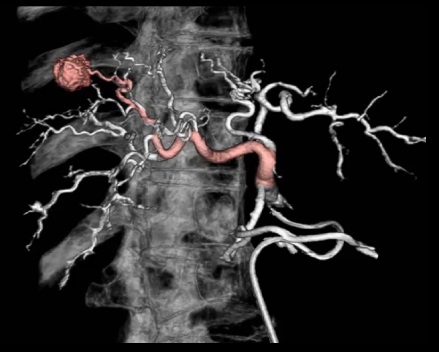

Програмне забезпечення Embolization Plan використовується для аналізу 3D-зображень. Це дозволяє виокремити пухлину і судини, що кровопостачають її, та візуалізувати для процедури трансрадіальної хіміоемболізації (TACE):

Відтворити зображення у мультипланарній реконструкції (MPR) та в режимі 3D;
Сегментувати пухлину та судини;
Зберегти результат сегментації у вигляді об’єму даних та експортувати за вказаним шляхом.

Програмне забезпечення AlphaCT для КТ-подібних зображень

Dose Tracking System

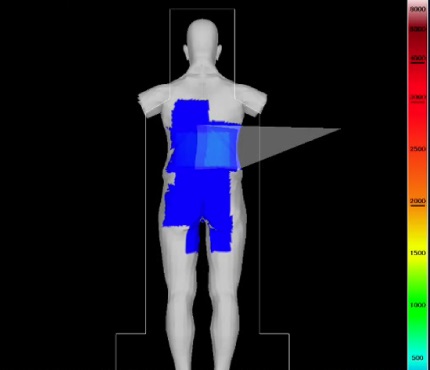

Система стеження за дозою (Dose Tracking System – DTS) відображає кольоровий розподіл дози на шкіру в режимі реального часу. Також відображається чисельне значення пікової дози на шкіру та пікової дози на шкіру в полі огляду. Вперше, пікова доза на шкіру відображається в реальному часі у вигляді зрозумілої і простої в інтерпретації моделі пацієнта, зводячи до мінімуму здогади, необхідні для моніторингу дози пацієнта.

Обрахунок дози на шкіру з системою DTS є більш інформативним, ніж накопичена керма в повітрі та інші дозиметричні показники.

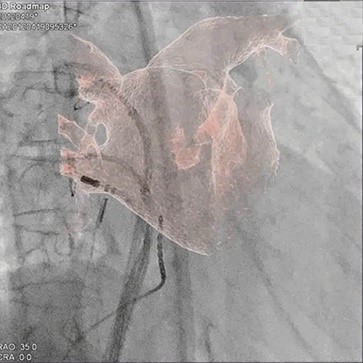

Програмне забезпечення MM Roadmap

3D об’єм, отриманий з КТ або МРТ (будь-якого виробника мед.обладнання) та скопічне зображення можуть бути автоматично (або вручну) накладені та виведені на монітор. Зображення на моніторі змінюватиметься синхронно в залежності від нахилу С-арки, зміни SID, поля огляду, висоти та положення деки столу.
