РАЗОМ,

НОВИЙ ПІДХІД

ДО ІНТЕРВЕНЦІЙ.

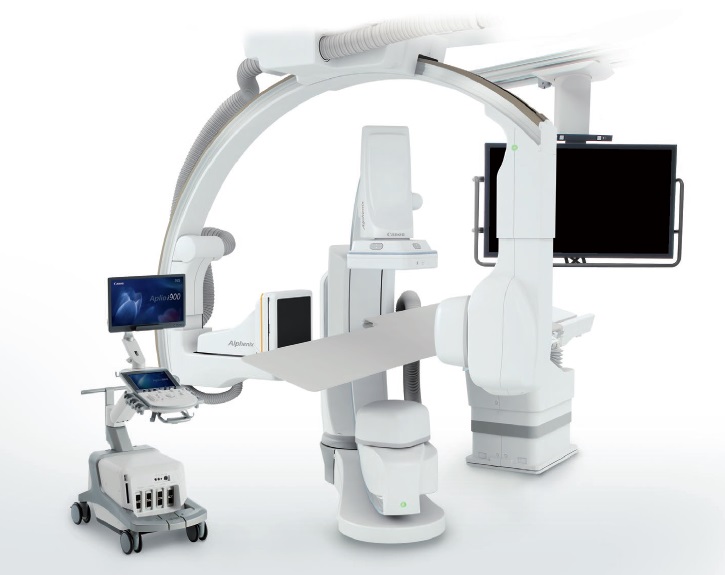

Двопроекційна (біплан) ангіографічна система з унікальною С-аркою на підлозі та вибором розміру детектора в залежності до потреб відділення.

Забезпечуючи неперевершений гнучкий доступ до пацієнта, п'ятиосьова система з кріпленням на підлозі та Ω-арка з кріпленням на стелі ідеально підходять для інтервенційних процедур в нейрохірургії та кардіології, особливо дитячій.

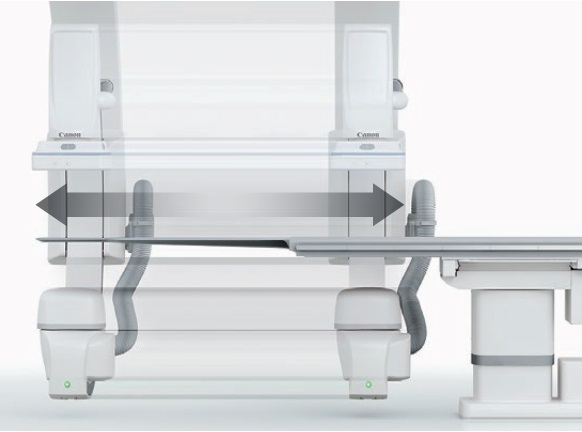

  • Діапазон покриття від голови до ніг (поздовжній рух) фронтальної С-арки – 200 см (як справа, так і зліва пацієнта), не враховуючи діапазон переміщення столу;

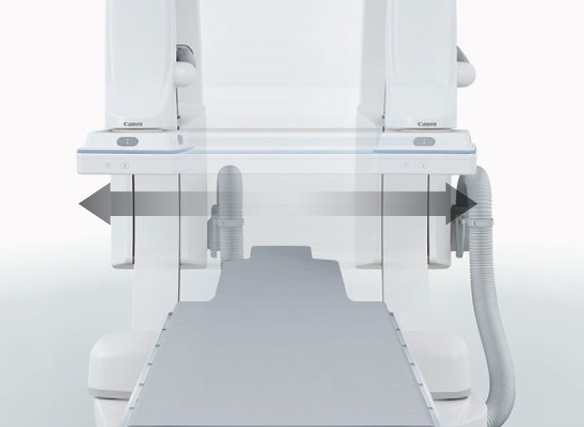

  • Діапазон покриття від пальців однієї руки до пальців іншої (поперечний рух) фронтальної С-арки – 200 см, не враховуючи діапазон переміщення столу;
  • Діапазон поздовжнього руху Ω-арки (латеральної арки) – 340 см, не враховуючи діапазон переміщення столу;
  • Діапазон поперечного руху Ω-арки (латеральної арки) – 49 см, не враховуючи діапазон переміщення столу;

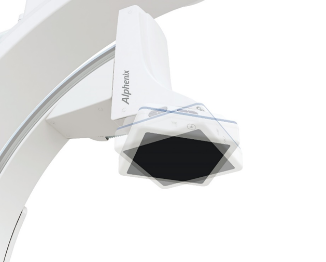

  • Синхронізоване обертання детектору і коліматора (як на фронтальній, так і на латеральній арці);

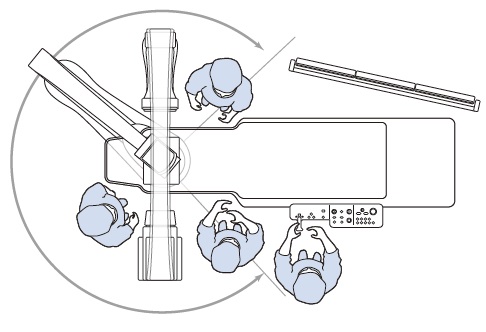

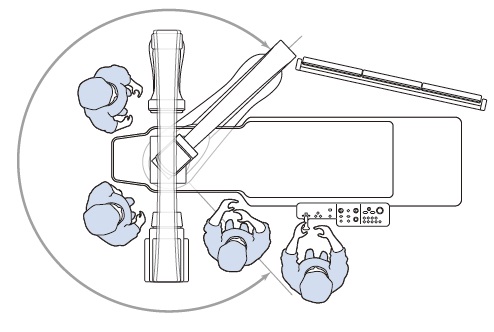

  • Вільний робочий простір навколо голови пацієнта для кращого доступу до нього персоналу та допоміжного обладнання завдяки обертанню С-арки на 270°;
  • Дві 3-х фокусні рентгенівські трубки;
  • Вбудований дозиметр у кожній арці для вимірювання та відображення накопиченої дози та потужності дози під час випромінювання (можливе створення спеціалізованого звіту про дозу DICOM RDSR);
  • 8-ми Мегапіксельний 58-дюймовий широкоформатний медичний монітор з роздільною здатністю 3840 × 2160 в операційній кімнаті (опційно).

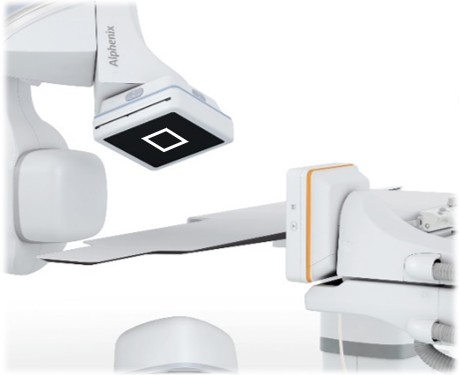

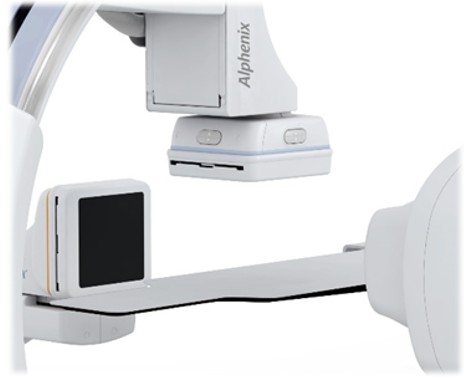

Вибір комбінації детекторів:

Фронтальний: 20 x 20 см

Латеральний: 20 x 20 см

Спеціально для кардіології

Дуже компактний корпус

Фронтальний: 30 x 30 см

Латеральний: 30 x 30 см

Універсальний для кардіо та васкулярних досліджень Дуже компактний корпус

Фронтальний: 30 x 30 см +

9 x 9 см HD

Латеральний: 30 x 30 см +

9 x 9 см HD

Спеціально для нейрохірургії зі вбудованою Hi Def областю (високої роздільної здатності)

Дуже компактний корпус

Фронтальний: 30 x 40 см

Латеральний: 30 x 30 см

Найкращий компроміс для нейро та васкулярних досліджень

Дуже компактний корпус

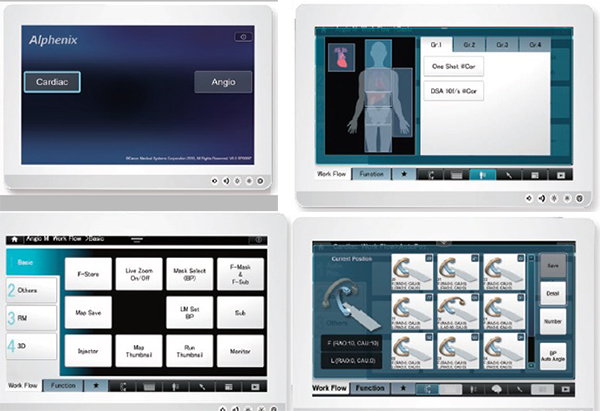

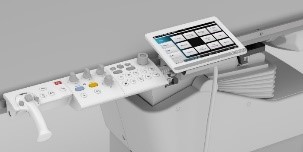

Новий сенсорний пульт керування:

Конфігуруються численні вкладки відповідно до потреб користувачів:



  • Початковий екран:

Легко зареєструвати або вибрати бажаний клінічний протокол на планшеті, що кріпиться на столі (або на стійці);

  • Вкладка вибору програм:

Інтуїтивно зрозумілий графічний інтерфейс дозволяє вибрати відповідну програму відповідно до анатомічної області;

  • Функції залежно від потреб:

Додаткові функції налаштовуються під кожен робочий процес, легко активуються за потреби; для швидкого доступу часто вживані можуть буди додані у вкладку «Favorite»;

  • Інтуїтивний вибір положення С-арки:

Швидко додати, вибрати та відтворити положення С-арки завдяки піктограмам на екрані;

  • Керування жестами;
  • Вибір конфігурації монітору;
  • Керування робочою станцією.

Доступ до пацієнта

Кожен пацієнт неповторний. Alphenix з технологією WorkRite*, включаючи С-арку з 5-осьовим кріпленням, забезпечує неперевершений доступ до пацієнта та гнучке анатомічне покриття під будь-яким кутом.



*WorkRite технології включають численні програми автоматичного позиціонування, механічні можливості, органи керування, допомагаючи оптимізувати робочий процес.

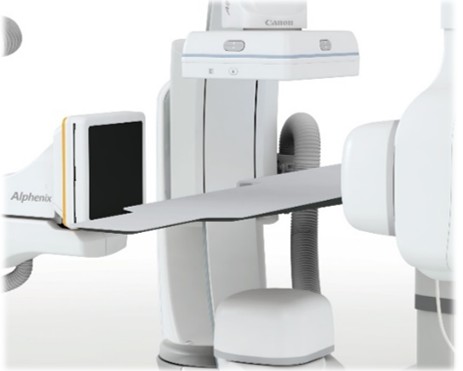

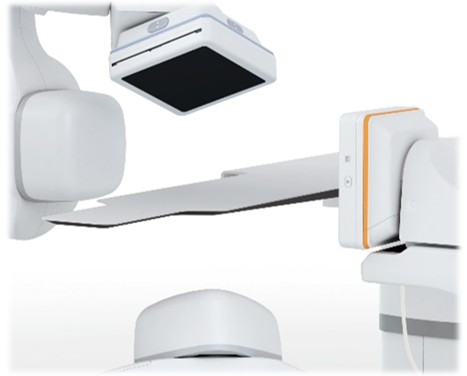

Незалежний ізоцентр біплану



Завдяки унікальній здатності окремо позиціонувати латеральний плоский детектор і рентгенівську трубку в ізоцентрі можна не змінювати висоту столу під час критичних досліджень шунтів.

Технології контролю та зменшення дози:



  • Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.
  • Режим Spot ROI допомагає мінімізувати дозу опромінення навколо фіксованої області інтересу (ROI) без обмеження робочого поля огляду. Ним легко користуватися в режимі флюоро, DA, DSA та одиночного знімку.
  • Dose Tracking System (DTS) – Система стеження за дозою обраховує та відображає в реальному часі дозу на шкіру, отриману пацієнтом. У разі досягнення попередньо заданого критичного рівня дози така система попередження допомагає лікарям уникнути ризику променевого ураження шкіри за рахунок зміни проекції, SID, частоти кадрів.
  • Режим Live Zoom надає можливість збільшувати область інтересу без підвищення дози.

Технології, що включені у базову конфігурацію:


  • Збір даних: до 30 кадрів в секунду (макс. 60 к/с – залежно від розміру детектора);
  • Цифрова субтракційна ангіографія (DSA);
  • Режим роботи Roadmap;
  • Запис скопії/графії в пам’ять системи;
  • Вбудований CD/DVD-рекордер для архівації зображень на компакт-диски у форматі DICOM разом з програмою перегляду;
  • Постпроцесинг – перегляд і обробка відзнятих зображень з можливістю введення тексту, виміру кутів та відстаней, інверсії, масштабування і т.п.;
  • Робота у форматі DICOM (DICOM PRINT, STORAGE, STORAGE COMMITMENT, Q&R, MWM, MPPS та RDSR);
  • Режим дослідження кінцівок (Dynamic Trace) передбачає рух деки столу за напрямком поширення контрастної речовини по периферичних судинах в режимі рентгенографії;
  • Ротаційна ангіографія.


Нейрохірургія
Кардіологія

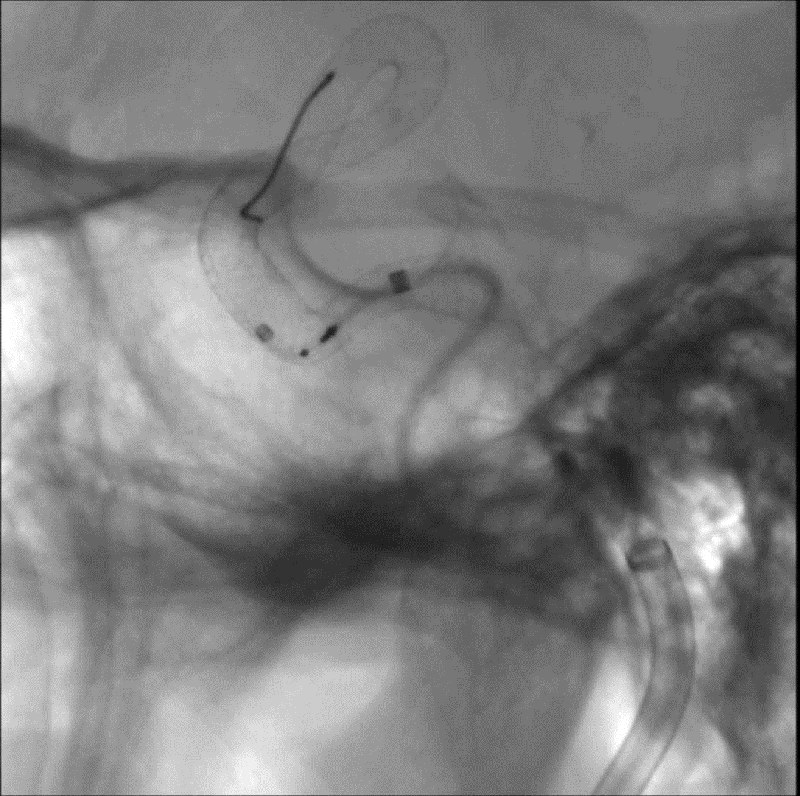

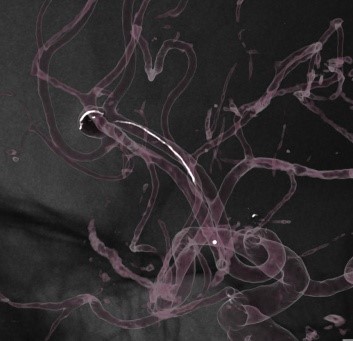

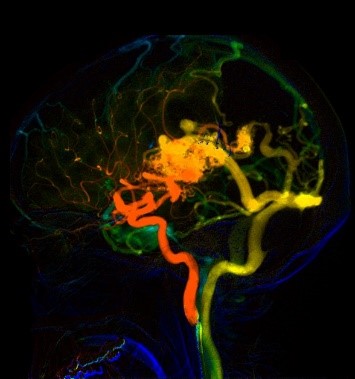

Нейрохірургія

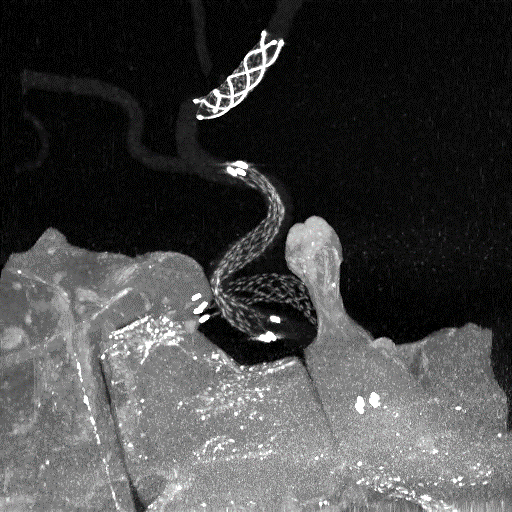

Технологія детектору високої роздільної здатності



Новий, технологічно вдосконалений детектор високої чіткості Canon Medical покращує візуалізацію та збільшує просторову роздільну здатність, щоб під час інтервенційних процедур працювати максимально безпечно та інформативно.

Унікальний гібридний 12-дюймовий (30 см) розмір плоского детектора Canon Medical забезпечує просторову роздільну здатність до 2,5 разів більше. Такі режими збільшення як 3 дюйми (8 см), 2,3 дюйми (4,5 см) та 1,5 дюйми (4 см) тепер можна отримати із неймовірно хорошою роздільною здатністю зображення.

Об'єктивно завдяки більшій роздільній здатності в режимі Hi-Def зображення виходять більш чіткими та якіснішими, ніж зображення в режимі FPD.

Технічно: за першої ж необхідності збільшення з високою роздільною здатністю:

  • Стандартні поля зору (FOV) + нові додаткові з Hi-Def;
  • Збільшення незалежно на фронтальному та латеральному детекторі;

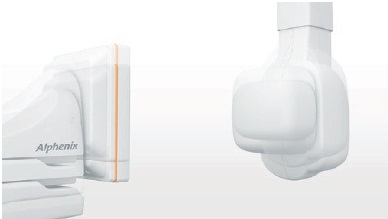

  • Корпус детектора такого ж компактного розміру, як і раніше.
  • Робочий процес: повна інтеграція
  • Немає затримки в часі при переключенні між режимами;
  • Просте використання – без необхідності призвичаюватися.

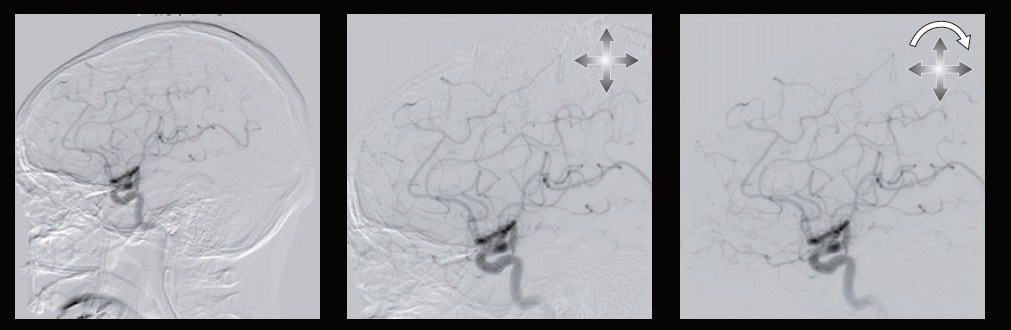

Автоматичний зсув пікселя



Автоматичне виправлення зсуву положення маски зображення, що був спричинений рухом тіла під час DSA або 2D roadmap. Автоматичний зсув пікселів в режимі реального часу автоматично коригує положення зсуву.

Ця функція автоматично активується після отримання зображення. Для застосування цієї обробки не потрібні дії оператора.

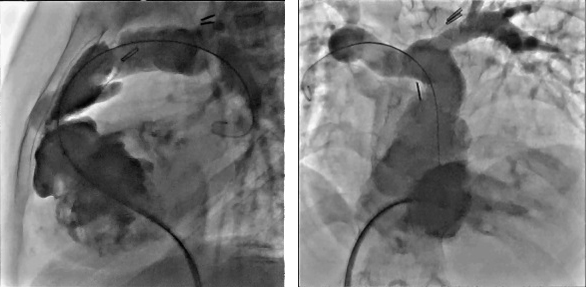

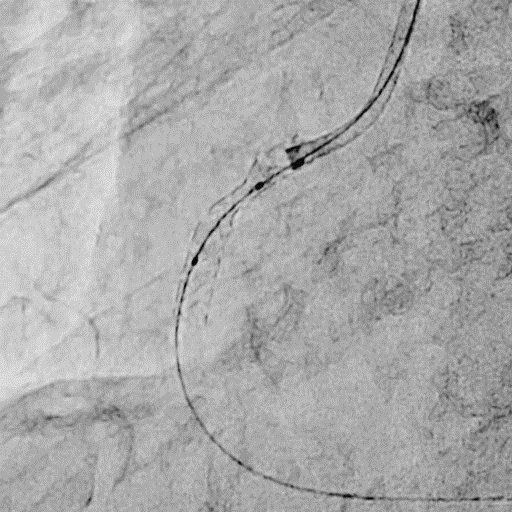

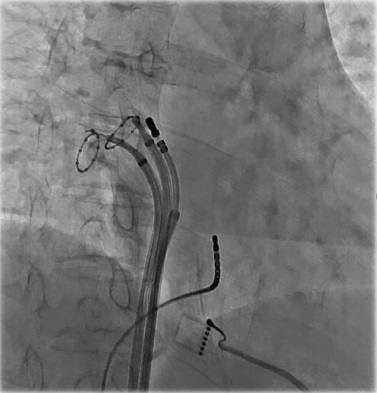

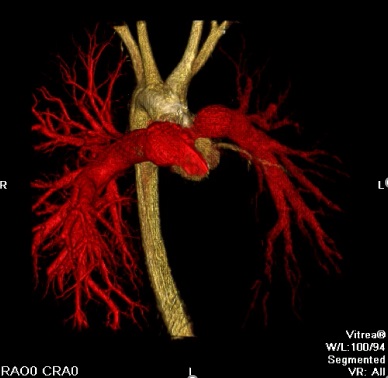

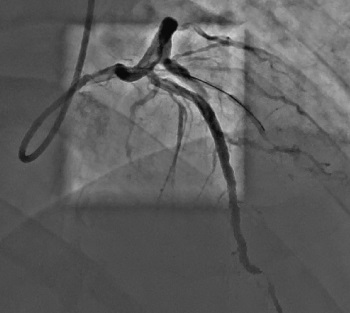

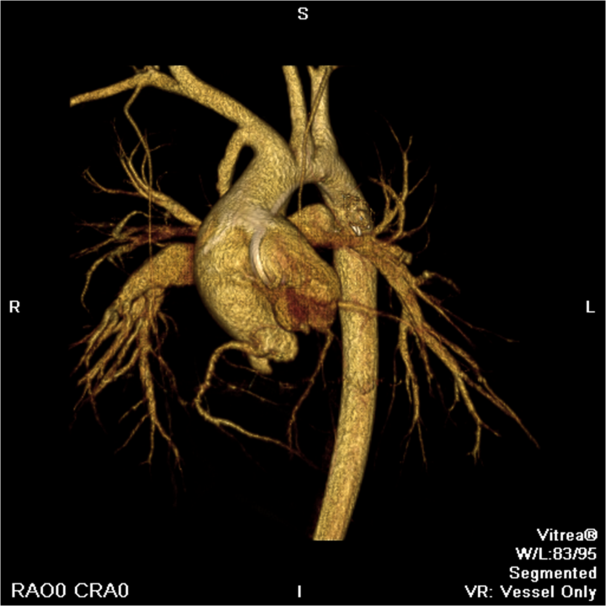

Кардіологія
